Thông tin chi tiết sản phẩm:
Thanh toán:
|

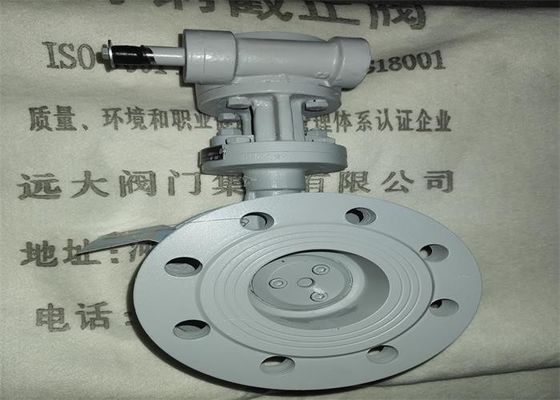

| tên sản phẩm: | Van bướm mặt bích | Quyền lực: | Tuabin |
|---|---|---|---|
| chất liệu sản phẩm: | Thép carbon wcb | Vật liệu đĩa: | WCB |
| Trung bình: | Nước, hơi nước | Chất liệu ghế: | Thép không gỉ |
| Sức ép: | 1,0 / 1,6Mpa | màu sắc: | Màu xám, của khách hàng |
| Điểm nổi bật: | Van bướm mặt bích 1,6 mpa,van bướm mặt bích wcb |
||
Van có thể được sử dụng trong đường ống hoặc thiết bị để đóng, kết nối và điều chỉnh dòng chảy
| Loại hình |
DN |
kích thước (㎜) |
trọng lượng (Kilôgam) |
|||||||
| L | H | H1 | A1 | B1 | D | D1 | Z × Φd | |||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4 × Φ18 | 19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4 × Φ18 | 22 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8 × Φ18 | 25 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8 × Φ18 | 26 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8 × Φ18 | 43 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8 × Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 12 × Φ22 | 78,6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 405 | 355 | 12 × Φ26 | 89.4 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 460 | 410 | 12 × Φ26 | 141 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 520 | 470 | 16 × Φ26 | 162 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 580 | 525 | 16 × Φ30 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 640 | 585 | 20 × Φ30 | ||
| 500 | 229 | 410 | 1020 | 480 | 490 | 715 | 650 | 20 × Φ33 | 300 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 840 | 770 | 20 × Φ36 | 478 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 910 | 840 | 24 × Φ36 | 560 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1025 | 950 | 24 × Φ39 | 820 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1125 | 1050 | 28 × Φ39 | 1100 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1255 | 1170 | 28 × Φ42 | 1600 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1485 | 1390 | 32 × Φ48 | 2150 | |
| 1400 | 530 | 920 | 2380 | 1685 | 1590 | 36 × Φ48 | 3200 | |||
| 1600 | 600 | 1085 | 2956 | Năm 1930 | 1820 | 40 × Φ55 | 5000 | |||
| 1800 | 670 | 1230 | 3221 | 2130 | Năm 2020 | 44 × Φ55 | 6900 | |||
| 2000 | 760 | 1350 | 3485 | 2345 | 2230 | 48 × Φ60 | 9100 | |||
| Tên bộ phận | Vật chất |
| Thân, đĩa, ách | WCB |
| Thân cây | 2Cr13 |
| O-Ring | 430 + Graphit, amiăng, |
Van là ổ sâu, kết nối mặt bích, tiêu chuẩn thiết kế JB / T 8527, ba độ lệch tâm
Van bướm mà trục quay tấm bướm (trục thân) và bề mặt làm kín tấm bướm của một độ lệch, xoay ghế
Trục và trục kênh dòng chảy của thân van tạo thành một Góc.Van gồm có thân van, tấm bướm, thân van và tấm bướm
Vòng đệm, vòng áp suất tấm bướm, giá đỡ, nắp cuối và các bộ phận khác.
2. Thông qua hoạt động của ốc tai điện tử, thân van quay 90 ° và tấm bướm quay 90 °, để nhận ra việc mở
Bật hoặc tắt.Do sản phẩm là kết cấu ba lệch tâm nên có thể tạo ra hiệu ứng CAM trong quá trình đóng mở.
Nên, giảm mô-men xoắn chuyển mạch van, giảm mài mòn giữa yên xe và tấm bướm, kéo dài van
Tuổi thọ của.
1. Van này để trong kho khô ráo, nghiêm cấm để ngoài trời.
2. Bảo quản lâu dài, bảo trì thường xuyên.
3. Van được lắp đặt trên đường ống ngang hoặc dọc, nhưng phải dễ dàng đóng mở.
4. Trước khi lắp đặt, cần tiến hành kiểm tra áp suất đạt yêu cầu trước khi lắp đặt.
5. Nên làm sạch đường ống và khoang van trước khi lắp đặt.
6. Sau khi lắp đặt van không được chịu tác động ngoại lực lớn.
7. Hướng dòng chảy trung bình phải phù hợp với hướng mũi tên của thân van trong quá trình lắp đặt.
8. Các điều kiện hoạt động phải đáp ứng các yêu cầu kỹ thuật trong thông số kỹ thuật hoạt động.
