Thông tin chi tiết sản phẩm:
Thanh toán:
|

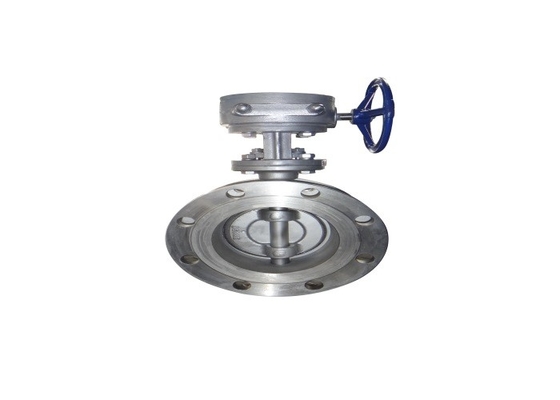

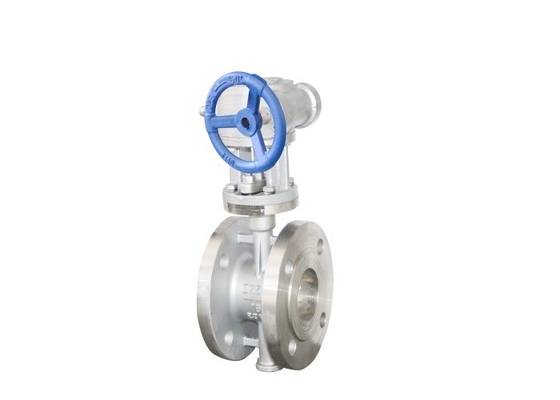

| tên sản phẩm: | Van bướm mặt bích | chất liệu sản phẩm: | Thép không gỉ |
|---|---|---|---|
| Quyền lực: | Tuabin | Trung bình: | Nước, hơi nước, chất lỏng ăn mòn |
| Vật liệu đĩa: | Thép không gỉ | Chất liệu ghế: | Thép không gỉ |
| màu sắc: | Màu sắc vật liệu | Sức ép: | 1,0 / 1,6Mpa |
| Điểm nổi bật: | van bướm dn300 loại mặt bích,van bướm inox loại mặt bích,van bướm mặt bích dn300 |
||
Van có thể được sử dụng trong đường ống và thiết bị của phương tiện ăn mòn để chặn, làm kín và điều chỉnh tốc độ dòng chảy, vị trí mở hoàn toàn, tốc độ dòng chảy của môi chất trong đường ống không được lớn hơn 5M / s
| Loại hình | DN | Kích thước | |||||||
| L | D | D1 | D2 | H1 | H2 | bf | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248,5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Tên bộ phận | Vật chất |
| Thân, Đĩa, Chốt, Ruột, Nắp cuối | CF8 |
| Trục van, chốt hình trụ | F304 |
| Vòng đệm tấm bướm | 304 + XB450 |
| Chốt trong cơ thể | 35/45 |
| Các bu lông, đai ốc và vòng đệm kết nối khác | 201 |
· Áp suất danh nghĩa: 1,0, 1,6 MPa
· Đường kính danh nghĩa: DN50-DN600mm
· Nhiệt độ và môi trường áp dụng:
· Vật liệu chính là thép không gỉ CF8, nhiệt độ thích hợp -29 ~ 425 ℃, môi trường thích hợp: nước, dầu, hơi nước và chất lỏng ăn mòn axit nitric.
· Thiết kế và sản xuất: Van bướm con dấu kim loại JB / T 8527
· Chiều dài cấu trúc: Chiều dài cấu trúc van kim loại GB / T 12221
· Đầu kết nối: Mặt bích ống thép tích hợp GB / T 9113
· Kiểm tra và thử nghiệm: Kiểm tra và thử nghiệm van GB / T 13927
1. Van sử dụng cấu trúc ba lệch tâm, với chức năng làm kín chặt chẽ hơn, hiệu suất làm kín đáng tin cậy.
2. Vòng làm kín tấm bướm thông qua sự kết hợp tấm nhiều lớp của tấm graphit dẻo và thép không gỉ, chống ăn mòn trung bình, xói mòn, không cần bảo trì, tuổi thọ lâu dài.
3. Bề mặt làm kín của thân van là công nghệ xử lý thân van, có khả năng chống ăn mòn và xói mòn trung bình, không cần bảo dưỡng, tuổi thọ lâu dài.
4. Độ bền cao của tấm cánh bướm, diện tích dòng chảy lớn, sức cản dòng chảy nhỏ.
5, trục van được làm kín bằng bao bì graphit linh hoạt, áp suất trung bình càng cao, niêm phong càng tốt.Độ mòn của bao bì có thể được bù đắp bằng cách tiếp tục nén tuyến đóng gói.
1. Sản phẩm này nên được bảo quản trong kho khô ráo và nghiêm cấm để ngoài trời.
2. Hướng dòng chảy trung bình phải phù hợp với hướng mũi tên trên thân van khi van được lắp đặt.
3. Kiểm tra áp suất nên được thực hiện trước khi lắp đặt, và nó có thể được lắp đặt sau khi vượt qua kiểm tra.
4. Nên làm sạch đường ống và khoang van trước khi lắp đặt.
5. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
6. Các điều kiện hoạt động phải đáp ứng các yêu cầu kỹ thuật trong thông số kỹ thuật hoạt động.
7. Đặt giá đỡ van nếu cần thiết.
8. Bảo quản lâu dài, bảo trì thường xuyên.
