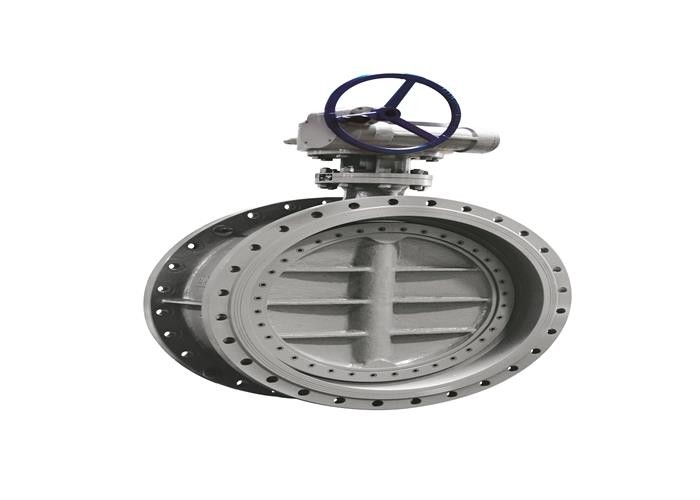

Dn800 0.6mpa Van bướm mặt bích

Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium
Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium Dn800 0.6mpa Flanged Butterfly Valve Carbon Steel Body Steam Medium

Hình ảnh lớn :  Dn800 0.6mpa Van bướm mặt bích

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: Yuancheng
Số mô hình: D343H-6C
Thanh toán:
Số lượng đặt hàng tối thiểu: 10 chiếc
Giá bán: Negotiable
chi tiết đóng gói: 1200 * 1100 * 1100 trường hợp gỗ xuất khẩu không khử trùng
Thời gian giao hàng: 5-8 ngày làm việc
Điều khoản thanh toán: T / T
Khả năng cung cấp: 100000 psc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
tên sản phẩm: Van bướm mặt bích chất liệu sản phẩm: Thép carbon wcb
Quyền lực: Tuabin Vật liệu đĩa: WCB
Chất liệu ghế: Thép không gỉ Trung bình: Nước, hơi nước
màu sắc: Màu xám, của khách hàng Sức ép: 1,0 / 0,6 mpa
Điểm nổi bật:

Van bướm mặt bích dn800

,

van bướm mặt bích 0.6mpa

,

van bướm thép carbon loại mặt bích

PN1.6 MPA Thân và đĩa bằng thép carbon, Van bướm mặt bích





Cách sử dụng:



Van có thể được sử dụng trong đường ống hoặc thiết bị để đóng, kết nối và điều chỉnh dòng chảy



Kích thước kết nối:



Loại hình

DN

 Kích thước (㎜)

Trọng lượng

(Kilôgam)
L H H1 A1 B1 D D1 Z × Φd
D343H-6C 50 108 112 350 180 200 140 110 4 × Φ18 17
65 112 115 370 180 200 160 130 4 × Φ18 20
80 114 120 380 180 200 190 150 8 × Φ18 23
100 127 138 420 180 200 210 170 8 × Φ18 22,7
125 140 164 460 180 200 240 200 8 × Φ18 40
150 140 175 555 270 280 265 225 8 × Φ22 46
200 152 208 605 270 280 320 280 8 × Φ22 78,6
250 165 243 680 270 280 375 335 12 × Φ22 95
300 178 283 800 380 420 440 395 12 × Φ22 124
350 190 310 835 380 420 490 445 16 × Φ22 171
400 216 340 915 450 470 540 495 16 × Φ26 205
450 222 380 960 450 470 595 550 20 × Φ26 338
500 229 410 1020 480 490 645 600 20 × Φ26 360
600 267 470 1225 640 660 755 705 20 × Φ30 540
700 292 550 1355 640 660 860 810 24 × Φ30 580
800 318 640 1470 640 660 975 920 24 × Φ33 700
900 330 710 1545 850 900 1075 1020 28 × Φ33 1050
1000 410 770 1795 850 900 1175 1120 28 × Φ36 1500
1200 470 890 1965 850 900 1405 1340 32 × Φ39 2000
1400 530 920 2380     1630 1560 36 × Φ42 3000
1600 600 1085 2956     1820 1760 40 × Φ48 4700
1800 670 1230 3221     2045 1970 44 × Φ48 6500
2000 760 1350 3485     2265 2180 48 × Φ48 8700



Loại hình

DN

 Kích thước (㎜)

Trọng lượng

(Kilôgam)
L H H1 A1 B1 D D1 Z × Φd
D343H-10C 50 108 112 350 180 200 165 125 4 × Φ18 17
65 112 115 370 180 200 185 145 4 × Φ18 20
80 114 120 380 180 200 200 160 8 × Φ18 23
100 127 138 420 180 200 220 180 8 × Φ18 22,7
125 140 164 460 180 200 250 210 8 × Φ18 40
150 140 175 555 270 280 285 240 8 × Φ22 46
200 152 208 605 270 280 340 295 8 × Φ22 78,6
250 165 243 680 270 280 395 350 12 × Φ22 95
300 178 283 800 380 420 445 400 12 × Φ22 124
350 190 310 835 380 420 505 460 16 × Φ22 171
400 216 340 915 450 470 565 515 16 × Φ26 205
450 222 380 960 450 470 615 565 20 × Φ26 338
500 229 410 1020 480 490 670 620 20 × Φ26 360
600 267 470 1225 640 660 780 725 20 × Φ30 540
700 292 550 1355 640 660 895 840 24 × Φ30 580
800 318 640 1470 640 660 1015 950 24 × Φ33 700
900 330 710 1545 850 900 1115 1050 28 × Φ33 1050
1000 410 770 1795 850 900 1230 1160 28 × Φ36 1500
1200 470 890 1965 850 900 1455 1380 32 × Φ39 2000
1400 530 920 2380     1675 1590 36 × Φ42 3000
1600 600 1085 2956     1915 1820 40 × Φ48 4700
1800 670 1230 3221     2115 Năm 2020 44 × Φ48 6500
2000 760 1350 3485     2325 2230 48 × Φ48 8700

Vật liệu phần chính



Tên bộ phận Vật chất
Thân, đĩa, ách WCB
Thân cây 2Cr13
O-Ring 430 + Graphit, amiăng,



Các tính năng của van:



Van là ổ sâu, kết nối mặt bích, tiêu chuẩn thiết kế JB / T 8527, ba độ lệch tâm

Van bướm mà trục quay tấm bướm (trục thân) và bề mặt làm kín tấm bướm của một độ lệch, xoay ghế

Trục và trục kênh dòng chảy của thân van tạo thành một Góc.Van gồm có thân van, tấm bướm, thân van và tấm bướm

Vòng đệm, vòng áp suất tấm bướm, giá đỡ, nắp cuối và các bộ phận khác.

2. Thông qua hoạt động của ốc tai điện tử, thân van quay 90 ° và tấm bướm quay 90 °, để nhận ra việc mở

Bật hoặc tắt.Do sản phẩm là kết cấu ba lệch tâm nên có thể tạo ra hiệu ứng CAM trong quá trình đóng mở.

Nên, giảm mô-men xoắn chuyển mạch van, giảm mài mòn giữa yên xe và tấm bướm, kéo dài van

Tuổi thọ của.



Các thông số kỹ thuật



· Áp suất danh nghĩa: 0,6, 1,0, 1,6, 2,5 MPa

· Đường kính danh nghĩa: DN50-DN2000mm

· Nhiệt độ và môi trường áp dụng:

· Vật liệu chính là thép cacbon WCB, nhiệt độ thích hợp -29 ~ 425 ℃, môi trường thích hợp: nước, dầu, hơi nước.

· Thiết kế và sản xuất: Van bướm con dấu kim loại JB / T 8527

· Chiều dài cấu trúc: Chiều dài cấu trúc van kim loại GB / T 12221

· Đầu kết nối: Mặt bích ống thép tích hợp GB / T 9113

· Kiểm tra và thử nghiệm: Kiểm tra và thử nghiệm van GB / T 13927



Các vấn đề cần chú ý:





1. Van này để trong kho khô ráo, nghiêm cấm để ngoài trời.

2. Bảo quản lâu dài, bảo trì thường xuyên.

3. Van được lắp đặt trên đường ống ngang hoặc dọc, nhưng phải dễ dàng đóng mở.

4. Trước khi lắp đặt, cần tiến hành kiểm tra áp suất đạt yêu cầu trước khi lắp đặt.

5. Nên làm sạch đường ống và khoang van trước khi lắp đặt.

6. Sau khi lắp đặt van không được chịu tác động ngoại lực lớn.

7. Hướng dòng chảy trung bình phải phù hợp với hướng mũi tên của thân van trong quá trình lắp đặt.

8. Các điều kiện hoạt động phải đáp ứng các yêu cầu kỹ thuật trong thông số kỹ thuật hoạt động.



Dn800 0.6mpa Van bướm mặt bích 0Dn800 0.6mpa Van bướm mặt bích 1Dn800 0.6mpa Van bướm mặt bích 2Dn800 0.6mpa Van bướm mặt bích 3Dn800 0.6mpa Van bướm mặt bích 4
