Thông tin chi tiết sản phẩm:
Thanh toán:
|

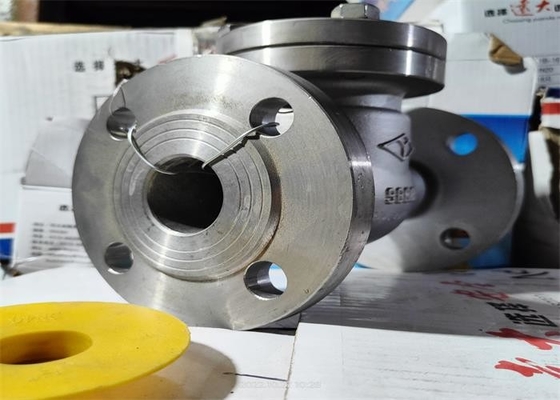

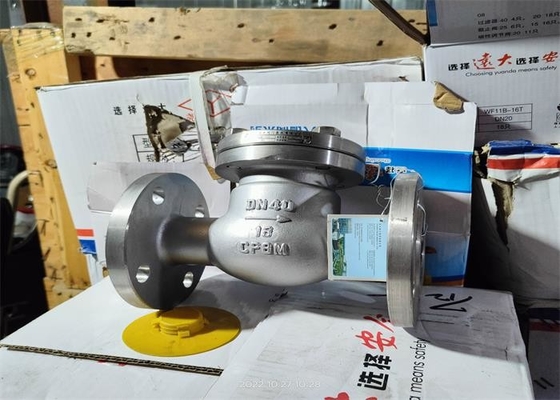

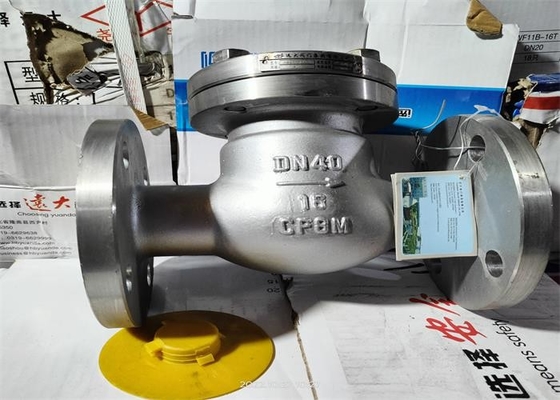

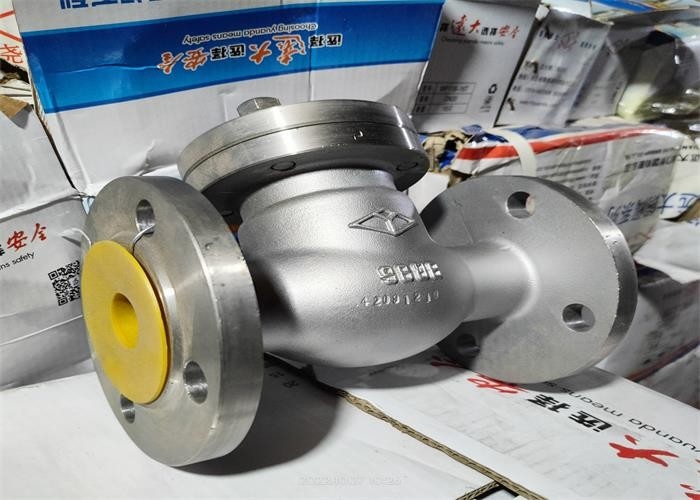

| tên sản phẩm: | Van kiểm tra xoay mặt bích | Màu sắc: | màu kim loại ， màu cơ thể |
|---|---|---|---|
| Vật liệu cơ thể: | Thép không gỉ ， 304 | Sự liên quan: | RF ， kết thúc mặt bích |
| Đĩa: | 304 ， ss304 ， thép không gỉ | Vừa phải: | Nước dầu khí, chất lỏng ăn mòn |
| Nhiệt độ làm việc: | -29 ~ 250 ℃ | Kích thước: | DN15 ~ DN200 |
| Điểm nổi bật: | Van kiểm tra xoay mặt bích bằng thép không gỉ,Van kiểm tra xoay mặt bích có chất lỏng ăn mòn,Van kiểm tra xoay mặt bích trung bình |
||
Kiểm tra xoay mặt bích bằng thép không gỉ H44W được sử dụng chủ yếu để ngăn môi chất trong đường ống bị chảy ngược.Đọc séc cũng là một sản phẩm của cửa đọc tự động.Bộ phận đóng mở có thể đóng hoặc mở tự động nhờ áp suất của môi chất chảy.Việc đọc séc chỉ được sử dụng trên đường ống mà môi chất chảy theo một hướng để ngăn môi chất chảy ngược lại, để tránh tai nạn.Môi chất áp dụng của van một chiều xoay là: nước, sản phẩm dầu, hơi nước, môi trường axit, v.v.
| DN | L | D | D1 | D2 | bf | z × Фd | H |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4 × Ф18 | 129 |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4 × Ф18 | 144 |
| 80 | 310 | 195 | 160 | 135 | 20-2 | 8 × Ф18 | 158 |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8 × Ф18 | 166 |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8 × Ф18 | 191 |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8 × Ф23 | 212 |
| 200 | 495 | 335 | 295 | 265 | 26-2 | 12 × Ф23 | 253 |
Van được cấu tạo bởi thân, nắp, đĩa, cần gạt và các bộ phận khác, đĩa có thể tự động ngăn chất lỏng chảy ngược.Đĩa của van được mở ra dưới tác dụng của áp suất chất lỏng và chất lỏng chảy từ phía đầu vào sang phía đầu ra.Khi áp suất đầu vào thấp hơn áp suất đầu ra, đĩa sẽ tự động đóng lại để ngăn chặn dòng chảy ngược của phương tiện dưới tác động của chênh lệch áp suất chất lỏng và trọng lực của chính nó.
| Tên bộ phận | Vật chất |
| Thân, Bonnet, Đĩa, Yếm, rocker | CF8 |
| Đai ốc có rãnh lục giác, chốt hình trụ | 304 |
| Các lỗi có thể xảy ra | Nguyên nhân của sự thất bại | Loại bỏ đường đi |
| Rò rỉ của mặt làm kín mặt bích |
1. Các bu lông không được siết chặt. 2. Miếng đệm bị hỏng hoặc bị lỗi. |
1. Siết chặt các bu lông đều và đối xứng. 2 Thay thế miếng đệm. |
| Rò rỉ bề mặt niêm phong |
1. Bụi bẩn và những thứ khác được trộn lẫn giữa bề mặt niêm phong. 2. Bề mặt làm kín bị hư hỏng. |
1 Làm sạch bề mặt niêm phong. 2. Sửa chữa bề mặt làm kín hoặc thay thế các bộ phận. |
1. Van cần được bảo quản trong kho khô ráo, chuẩn bị chống bụi và chống thấm.Lưu trữ mở bị nghiêm cấm.
2. Bảo quản lâu dài nên được bảo trì thường xuyên.
3. Trước khi lắp đặt, van cần được thử áp suất, kiểm tra xem mẫu van và thông số kỹ thuật có phù hợp không, vệ sinh van bên trong và bên ngoài, kiểm tra xem van có linh hoạt không, bề mặt làm kín có bị hư hỏng hay không.Sau khi xác nhận, quá trình cài đặt có thể được tiến hành.
4. Đường ống hoặc thiết bị lắp đặt van cần được súc rửa hoặc làm sạch trước để loại bỏ dầu, xỉ hàn và các vật dụng lặt vặt trong đường ống hoặc thiết bị để tránh làm xước bề mặt làm kín của van.
5. Khi nạp và dỡ van bằng tay, không được loại bỏ chúng.
6. Van thường được lắp đặt trong đường ống nằm ngang, nhưng cũng được lắp đặt trong đường ống thẳng đứng hoặc đường ống nghiêng, và chú ý hướng dòng chảy trung bình và hướng mũi tên trên thân van phù hợp.
7. Kiểm tra áp suất nên được thực hiện trước khi lắp đặt, và việc lắp đặt có thể đáp ứng các yêu cầu.
8. Sản phẩm sau khi lắp đặt không được phép chịu tác động ngoại lực lớn.
