Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bướm mặt bích | Vật liệu cơ thể: | Thép không gỉ |
|---|---|---|---|
| Áp lực công việc: | ≤1,6Mpa | phương tiện phù hợp: | Phương tiện ăn mòn như nước, hơi nước, dầu và axit nitric |
| liên kết: | mặt bích cuối RF | Vật liệu đĩa: | Thép không gỉ 304 |
| Vật liệu con dấu: | ss304 Con dấu kim loại | Màu sắc: | khuôn mặt cơ thể |
| Điểm nổi bật: | Van bướm mặt bích bằng thép không gỉ ba,Van bướm mặt bích bằng thép không gỉ lệch tâm,Van bướm mặt bích bằng thép không gỉ 304 |
||

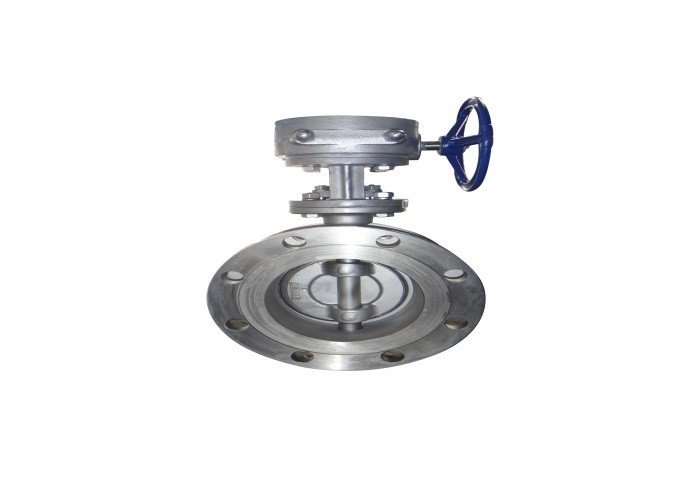

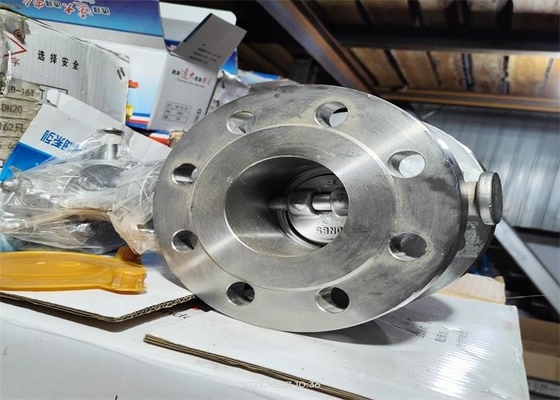

Van là ổ điện hoặc ổ sâu, kết nối mặt bích, thực hiện tiêu chuẩn JB / T 8527, van bướm ba lệch tâm là trục quay tấm bướm (trục thân van) và bề mặt làm kín tấm bướm lệch, trục quay chân van và trục đường dẫn dòng chảy của thân van tạo thành một Góc.

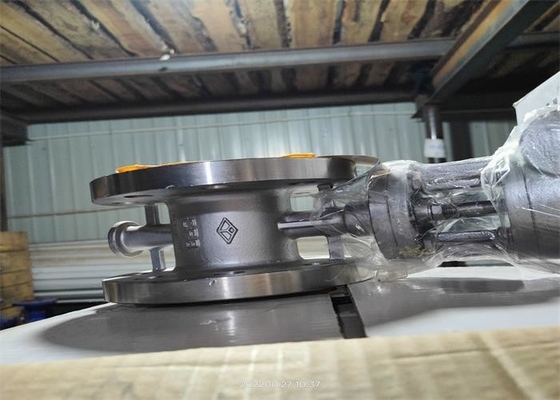

Van được cấu tạo bởi thân van, tấm bướm, thân van, vòng đệm tấm bướm, vòng áp lực tấm bướm, giá đỡ, nắp cuối và các bộ phận khác
VẬN HÀNH bằng điện hoặc ốc tai điện để xoay STEM 90 ° và điều khiển đĩa 90 ° để mở hoặc đóng.
Bởi vì sản phẩm THE là cấu trúc ba lệch tâm, có thể tạo ra hiệu ứng CAM trong quá trình đóng mở, giảm mô-men xoắn chuyển mạch van, giảm mài mòn giữa bệ ngồi và tấm bướm, kéo dài tuổi thọ của van
| Mặt bích kết thúc | GB / T 9113 |
| Mặt đối mặt | GB / T 12221 |
| Áp suất định mức | 1,0,1,6 MPa |
| Nhiệt độ thích hợp | -29 ～ 425 ℃ |
| Phương tiện phù hợp | Chất lỏng ăn mòn như nước, dầu, hơi nước và axit nitric. |
| Loại hình |
Kích thước |
Bảng dữ liệu | |||||||
| L | D | D1 | D2 | H1 | H2 | bf | Z-Φd | ||
| D343W- 10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248,5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| Tên bộ phận | Vật chất |
| Thân máy, Đĩa đệm, Đĩa đệm, Nắp đậy, Nắp cuối | CF8 |
| Trục van, chốt hình trụ | F304 |
| Vòng đệm tấm bướm | 304 + XB450 |
| Chốt trong cơ thể | 35/45 |
| Các bu lông, đai ốc và vòng đệm kết nối khác | 201 |
1. Van thông qua cấu trúc ba lệch tâm, với chức năng làm kín chặt chẽ hơn, hiệu suất làm kín đáng tin cậy.
2. Vòng làm kín tấm bướm thông qua sự kết hợp tấm nhiều lớp của tấm graphit dẻo và thép không gỉ, chống ăn mòn trung bình, xói mòn, không cần bảo trì, tuổi thọ lâu dài.
3. Bề mặt làm kín của thân van là công nghệ xử lý thân van, có khả năng chống ăn mòn và xói mòn trung bình, không cần bảo dưỡng, tuổi thọ lâu dài.
4. Độ bền cao của tấm cánh bướm, diện tích dòng chảy lớn, sức cản dòng chảy nhỏ.
5, trục van được làm kín bằng bao bì graphite linh hoạt, áp suất trung bình càng cao, niêm phong càng tốt.Độ mòn của bao bì có thể được bù đắp bằng cách tiếp tục nén tuyến đóng gói.
1. Sản phẩm này cần được bảo quản trong kho khô ráo và nghiêm cấm để ngoài trời.
2. Hướng dòng chảy trung bình phải phù hợp với hướng mũi tên trên thân van khi van được lắp đặt.
3. Kiểm tra áp suất nên được thực hiện trước khi lắp đặt, và nó có thể được lắp đặt sau khi vượt qua kiểm tra.
4. Nên làm sạch đường ống và khoang van trước khi lắp đặt.
5. Sản phẩm không được chịu tác động ngoại lực lớn sau khi lắp đặt.
6. Các điều kiện hoạt động phải đáp ứng các yêu cầu kỹ thuật trong thông số kỹ thuật hoạt động.
7. Đặt giá đỡ van nếu cần thiết.
8. Bảo quản lâu dài, bảo trì thường xuyên.
9. Nói chung, không được phép mở nắp hộp điện, động cơ và các bộ phận kín khác ở ngoài trời vào những ngày mưa.Khi mở nắp hộp điện, trước hết phải cắt nguồn điện.
