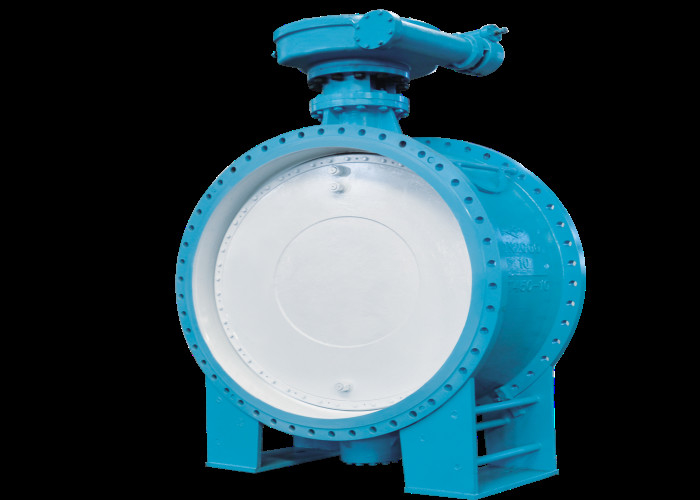

Kích thước 1800 Mm Đĩa đôi lệch tâm Áp suất 1.0Mpa Van Bướm Mặt Bích

Cách sử dụng:

Van đã được sử dụng rộng rãi trong các lĩnh vực hóa dầu, công nghiệp ght, luyện kim, vận chuyển, điện, ứng dụng và thoát nước trong dược phẩm, v.v.Nó có thể điều chỉnh và cắt chất lỏng.

Trên cơ sở van bướm lệch tâm đơn, khuôn cải tiến hơn nữa là van bướm lệch tâm kép được sử dụng rộng rãi nhất.Cấu tạo trục thân van lệch khỏi tâm đĩa và tâm thân.Tác dụng của độ lệch tâm kép cho phép đĩa nhanh chóng được tách ra khỏi bệ sau khi mở van, loại bỏ đáng kể hiện tượng đùn và trầy xước quá mức không cần thiết giữa đĩa và bệ, giảm lực cản mở, giảm mài mòn và cải thiện tuổi thọ của bệ.

kết nối kích thước

DN	D	D1	D2	b	l	Z-Φd
400	Φ565	Φ515	Φ480	24,5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25,5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26,5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32,5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600 ± 4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

Các thông số kỹ thuật

Vật liệu phần chính

Cấu tạo và nguyên lý hoạt động

1. Van là kết nối mặt bích truyền động bánh răng sâu, van bướm niêm phong mềm lệch tâm kép, nghĩa là tâm quay thân của trục đường kính thân van và bề mặt đệm kín của van được hình thành lệch tâm.Van bao gồm thân van, đĩa, thân, tấm đệm, vòng áp suất, thiết bị di chuyển ốc tai và các bộ phận khác.

2. Hoạt động của ốc tai: xoay bánh xe ốc tai làm cho thân van xoay 90° và điều khiển tấm bướm quay 90°, để thực hiện mở hoặc đóng.Bởi vì sản phẩm có cấu trúc lệch tâm kép, có thể tạo ra hiệu ứng CAM trong quá trình đóng mở, giảm mô-men xoắn chuyển mạch van, giảm mài mòn giữa đế van và tấm bướm, kéo dài tuổi thọ của van.

Đặc điểm của van

1. Van sử dụng cấu trúc lệch tâm kép, có chức năng bịt kín mà van càng đóng gần thì hiệu suất bịt kín càng đáng tin cậy.

2. Vòng đệm tấm bướm được làm bằng vòng đệm cao su loại T NBR và được lắp chắc chắn trên tấm bướm bằng tấm ép.Sau một thời gian sử dụng, vòng đệm cao su bị mòn, có thể điều chỉnh áp suất của vòng đệm cao su bằng cách vặn chặt và nới lỏng các vít để van bướm tiếp tục bịt kín mà không bị rò rỉ, kéo dài tuổi thọ.Sau khi van được lắp đặt, nó có thể dễ dàng điều chỉnh hoặc thay thế trong đường ống (không cần tháo van ra khỏi đường ống).

3. Tấm bướm có độ bền cao, diện tích dòng chảy lớn và lực cản dòng chảy nhỏ.

4, trục van được bịt kín bằng cao su loại O, áp suất trung bình càng cao thì khả năng bịt kín càng tốt.Sau khi vòng đệm bị mòn, có thể bù lại bằng cách tiếp tục ấn vào vòng đệm.

Bảo dưỡng định kỳ

9.1 Trong nhà: Phòng đóng gói phải được tra dầu và đóng mở 1-2 tháng một lần khi sản phẩm được lắp đặt trong nhà.

9.2 Ngoài trời: Khi sản phẩm được lắp đặt ngoài trời, nên bổ sung các biện pháp bảo vệ để tránh ăn mòn đầu chuyển động của ốc tai.Phòng đóng gói nên được tra dầu và đóng mở 1-2 tháng một lần;Lấp đầy lại căn phòng sau mỗi lần mưa tuyết lấp đầy và đóng mở một lần.

9.3 Downhole: Phòng đóng gói phải được đổ đầy dầu và đóng mở 1-2 tháng một lần khi sản phẩm được lắp đặt downhole;Sau mỗi trận mưa và tuyết rơi, nước mưa chứa trong giếng nên được bơm ra ngoài để tránh cho sản phẩm và đầu chuyển động của ốc tai bị rỉ sét sau khi ngâm nước mưa lâu ngày.Phòng đóng gói phải được đổ đầy dầu và mở và đóng một lần.

9.4 Tùy theo các điều kiện làm việc thực tế khác nhau, có thể chọn các bộ truyền động ốc tai điện tử khác nhau.Bộ truyền động ốc tai điện tử ngoài trời và dưới lòng đất có thể được đóng lại, điều này sẽ được chỉ định trong đơn đặt hàng.
