Thông tin chi tiết sản phẩm:
Thanh toán:
|

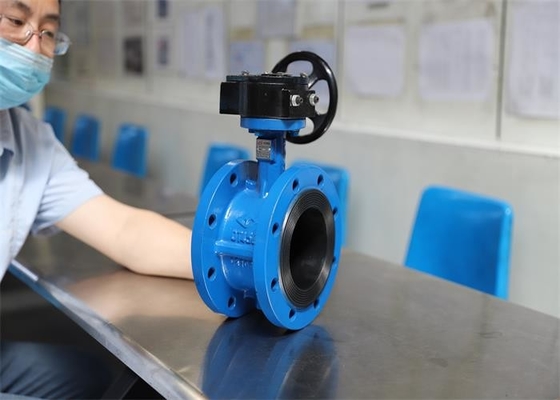

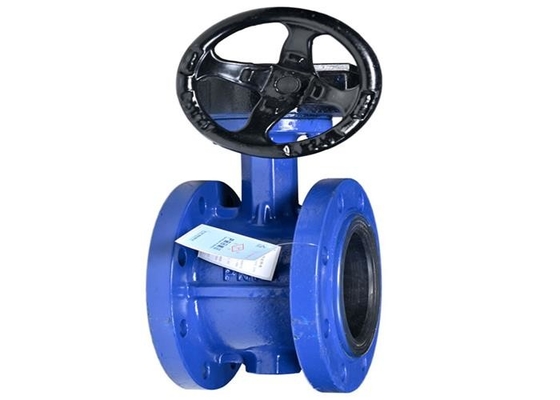

| tên sản phẩm: | Van bướm mặt bích | Màu sắc: | bule |
|---|---|---|---|
| Ghế thật: | NBR/EPDM/PTFE | Vật liệu đĩa: | Sắt |
| Vật liệu cơ thể: | gang dẻo/sắt xám | Vừa phải: | dầu nước |
| Nhiệt độ: | ≤ 80 ℃ | Áp lực công việc: | 1,6 MPa |
| Điểm nổi bật: | van bướm nbr nối bích,van bướm nối bích size 125mm,van bướm nbr loại nối bích |
||
sản phẩm
Van được sử dụng rộng rãi trong cấp thoát nước, xây dựng hệ thống chữa cháy và các đường ống khác, đặc biệt là đường ống chữa cháy.Van có thể được sử dụng trong đường ống hoặc thiết bị trung bình không ăn mòn, để đóng, kết nối và điều chỉnh dòng chảy.
.Thiết kế và chế tạo: GB/T 12238 mặt bích van vạn năng và kết nối kẹp van bướm phớt đàn hồi
· Chiều dài cấu trúc: Chiều dài cấu trúc van kim loại GB/T 12221 hoặc tiêu chuẩn của nhà sản xuất
· Đầu kết nối: Mặt bích gang đúc nguyên khối JB/T 17241.6
· Kiểm tra và thử nghiệm: Thử nghiệm áp suất van công nghiệp GB/T 13927
| DN | l | D | D1 | bf | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Phần chính | một phần vật liệu |
| Thân hình | Sắt xám + NRB, Gang dẻo + NRB/EPDM |
| Đĩa | QT450-10 |
| Thân cây | 45/2Cr13 |
| Vòng chữ O | NBR/EPDM |
1. Cấu trúc và kích thước phù hợp với GB/T12221, kích thước nhỏ, trọng lượng nhẹ, dễ vận hành.
Thao tác mở nhanh 2,90 độ;Tấm có độ bền cao, diện tích dòng chảy lớn, khả năng chống dòng chảy nhỏ và tiết kiệm năng lượng.
3. Môi trường có thể chảy từ cả hai phía của van đĩa mặt bích theo bất kỳ hướng nào, có thể đạt được mục đích nối hoặc cắt.
4. Mô-men xoắn vận hành nhỏ, tiết kiệm nhân công và nhẹ.
5. Số lần thử nghiệm đóng mở lên đến 10 nghìn lần, tuổi thọ sử dụng lâu dài.
6. Làm kín hoàn toàn, kiểm tra rò rỉ khí bằng không.
1. Không được sử dụng đầu tuabin để nâng hạ và không được bổ sung các đòn bẩy phụ trong quá trình vận hành.
2. Van không được chịu ngoại lực lớn sau khi lắp đặt.
3. Khi nhiệt độ tối thiểu cục bộ thấp hơn 4 ° C, hãy bảo vệ lớp cách nhiệt.Vì van cuối nên được sử dụng với hệ thống sưởi đường ống hoặc áo khoác, để ngăn nhiệt độ thành ống xuống dưới 0 ℃.
4. Nghiêm cấm cài đặt và sử dụng trong đường ống dưới sự rung động hoặc sự thay đổi nhanh chóng của nhiệt độ trung bình.
5. Điều kiện vận hành phải nhất quán với các yêu cầu trong thông số kỹ thuật hoạt động.
