Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Thân van: | gang + NRB | DN: | 4、5、6 inch |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Loại: | Van bướm |
| Phương thức truyền dẫn: | tay quay | hình thức chung: | mặt bích |
| tùy chỉnh: | OEM | Đăng kí: | Nước uống |
| nhiệt độ áp dụng: | ≤80℃ | tiêu chuẩn sản xuất: | GB12238 |
| Điểm nổi bật: | break,125mm flanged butterfly valve,rubber flanged butterfly valve |
||

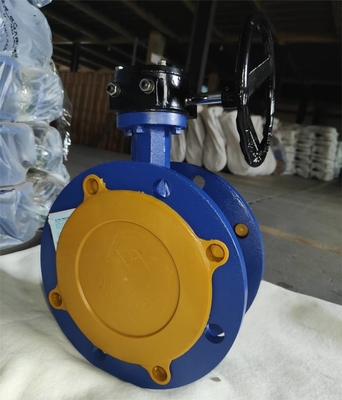

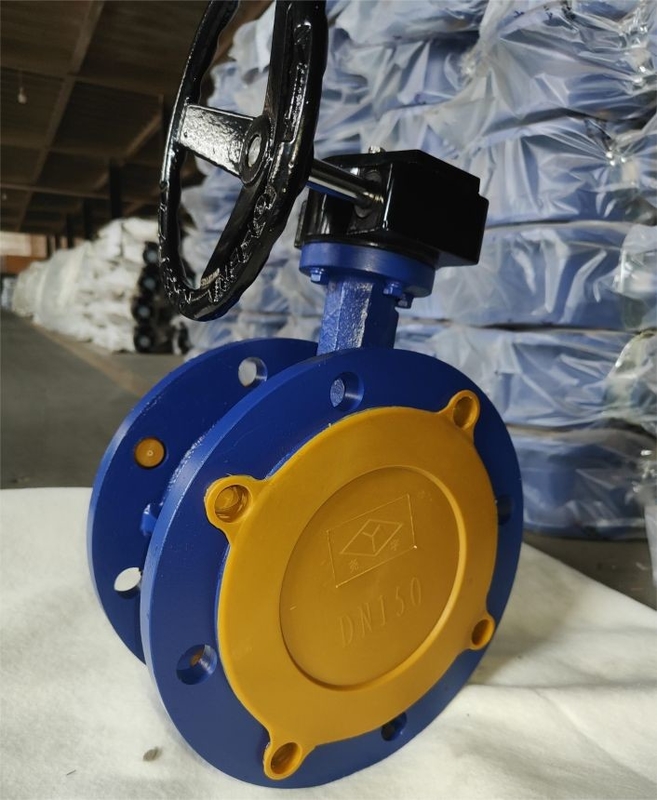

Van bướm mặt bích lót cao su gang Dn 100mm 125mm 150mm tùy chỉnh
Bộ phận đóng là một tấm bướm hình đĩa và van quay quanh một trục cố định trong thân van để mở, đóng và điều tiết chất lỏng được gọi là van bướm.
Tấm bướm của van bướm lót cao su được lắp đặt theo hướng đường kính của đường ống.Trong lối đi hình trụ của thân van bướm, tấm bướm hình đĩa quay quanh trục của thân van và góc quay nằm trong khoảng từ 0 đến 90 độ.Khi nó xoay đến 90 độ, van sẽ mở hoàn toàn.
Nói chung, van bướm có mặt bích lót cao su nên được lắp đặt theo chiều ngang trong đường ống.
|
Người mẫu |
DN |
kích thước |
||||
|
mm |
Đ. |
D1(PN10) |
Z-φd |
L |
bf |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
Việc sử dụng đệm cao su làm cho nó phù hợp với nhiệt độ và áp suất thấp hơn, thường không quá 80oC và không quá PN10, nhưng cũng làm cho nó có hiệu suất bịt kín rất tuyệt vời.Do đó van bướm mặt bích lót cao su phù hợp nhất với chất lỏng ở nhiệt độ bình thường.
|
mô-đun |
PN(MPa) |
Áp suất thử nghiệm (MPa) |
nhiệt độ áp dụng |
Phương tiện áp dụng |
|
|
Sức mạnh (nước) |
Niêm phong (nước) |
||||
|
D341X-10 |
1.0 |
1,5 |
1.1 |
≤80℃ |
Nước uống |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Nước uống |
1. Thiết kế mới lạ, cấu trúc hợp lý, độc đáo, trọng lượng nhẹ, đóng mở nhanh chóng.
2. Mô-men xoắn vận hành nhỏ, dễ vận hành, tiết kiệm sức lao động.
3. Có thể lắp đặt ở mọi vị trí, bảo trì dễ dàng.
4. Các con dấu có thể được thay thế, hiệu suất bịt kín đáng tin cậy để đạt được độ rò rỉ bằng không của con dấu hai chiều.
5. Vật liệu bịt kín, chống lão hóa, chống ăn mòn, tuổi thọ cao và các đặc tính khác.
6. Việc thiết kế và sản xuất van bướm mặt bích lót cao su áp dụng tiêu chuẩn GB12238.
