Thông tin chi tiết sản phẩm:
Thanh toán:
|
| DN: | 700/800/900/1000mm | Thân van: | Gang xám hoặc gang cầu |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Quyền lực: | thủ công |
| Cấu trúc: | Con bướm | Cổng kết nối: | mặt bích |
| tùy chỉnh: | Đúng | Đăng kí: | Nước uống |
| nhiệt độ áp dụng: | ≤80℃ | tiêu chuẩn sản xuất: | GB12238 |
| Màu: | Màu xanh da trời | moq: | 10 miếng |
| Điểm nổi bật: | van mặt bích gang gang,van mặt bích nbr,van bướm mặt bích thủ công |
||

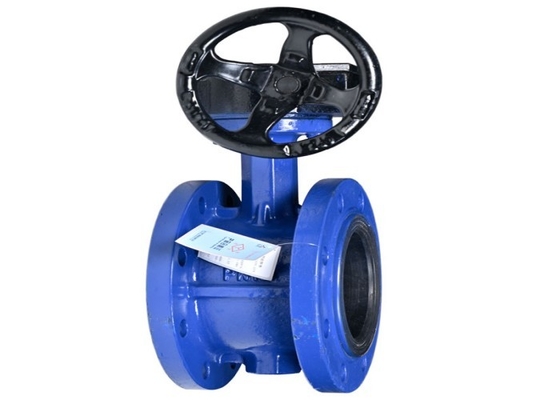

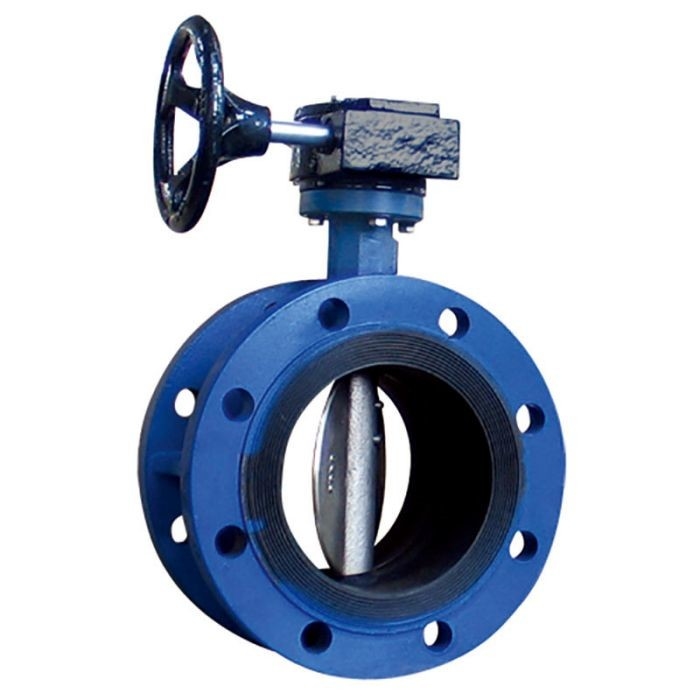

Van bướm mặt bích có ưu điểm là chiều dài kết cấu và chiều cao tổng thể nhỏ, tốc độ đóng mở nhanh, lực cản chất lỏng thấp khi mở hoàn toàn và kiểm soát dòng chảy nhạy khi mở khoảng 15 ~ 17 độ.Nguyên lý cấu tạo của van bướm mặt bích phù hợp nhất để chế tạo các loại van có đường kính lớn.
Trong các điều kiện làm việc sau đây, van bướm được khuyến nghị:
1 Cần phải có tiết lưu, điều chỉnh và kiểm soát tốc độ dòng chảy;
2 Môi trường bùn và môi trường chứa các hạt rắn;
3 Trường hợp chiều dài kết cấu van được yêu cầu ngắn;
4 Những dịp cần tốc độ đóng mở nhanh;
5 Trường hợp chênh lệch áp suất nhỏ.
| Kiểu mẫu | DN | Kích thước | ||||
| mm | D | D1(PN10) | Z-φd | l | bf | |
| D341X-10 | 700 | 895 | 840 | 24-φ31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-φ34 | 318 | 44-5 | |
| 900 | 1115 | 1050 | 28-φ34 | 330 | 46-5 | |
| 1000 | 1230 | 1160 | 28-φ37 | 410 | 50-5 | |
Thông số kỹ thuật hiệu suất của van bướm mặt bích
|
mô-đun |
PN(MPa) |
Áp suất thử nghiệm (MPa) |
nhiệt độ áp dụng |
Phương tiện áp dụng |
|
|
Sức mạnh (nước) |
Niêm phong (nước) |
||||
|
D341X-10 |
1.0 |
1,5 |
1.1 |
≤80℃ |
Nước |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Nước |
1. Khi không sử dụng, nên đặt van trong phòng khô ráo, thoáng gió, đồng thời phải che bụi ở cả hai đầu để đảm bảo khoang bên trong của van luôn sạch sẽ.
2. Khi cất giữ ngoài trời để bảo quản an toàn, cần được đỡ, không tiếp xúc với mặt đất và được bọc bằng màng nhựa để bảo vệ.
3. Khi van được lưu trữ trong một thời gian dài được sử dụng lại, hãy kiểm tra xem việc đóng gói có bị lỗi không và thêm dầu bôi trơn vào từng bộ phận quay.
4. Trong quá trình sử dụng, van phải được kiểm tra thường xuyên để đảm bảo sử dụng bình thường, bao gồm siết chặt đai ốc đệm kín van thường xuyên để bù lại độ mòn của thân van.
5. Van phải được sử dụng và bảo dưỡng trong thời hạn dịch vụ quy định, bao gồm thay thế miếng đệm, vòng đệm, vòng đệm, bi (theo yêu cầu) và các cặp đệm kín khác.
6. Giữ môi trường làm việc của van sạch sẽ có thể kéo dài tuổi thọ của van.
