Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước cổng: | 200/250/300/350mm | Áp suất định mức: | 1,0/1,6 MPa |
|---|---|---|---|
| Người lái xe: | tay quay | Loại: | Van bướm |
| Kết nối: | mặt bích | Số mô hình: | D341X-10/16Q |
| Thân hình: | Gang thép | Ghế: | NBR |
| Cách sử dụng: | Nước sạch | Nhiệt độ.: | -10℃~80℃ |
| Tiêu chuẩn: | GB12238 | tùy chỉnh: | OEM ODM |
| Điểm nổi bật: | van bướm mặt bích gang đúc,van bướm mặt bích 1mpa,van bướm mặt bích dn300 |
||

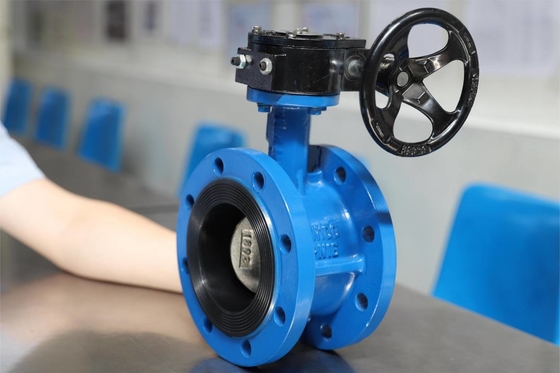

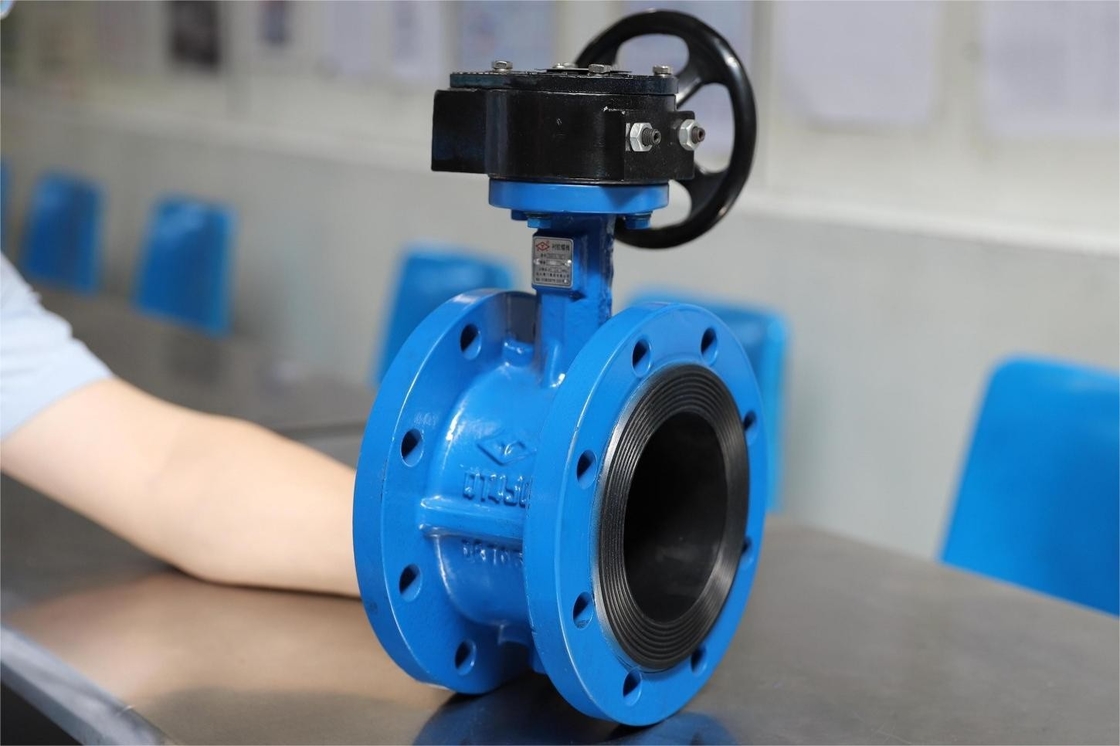

Van bướm mặt bích, là một thành phần được sử dụng để thực hiện bật tắt và kiểm soát dòng chảy của hệ thống đường ống, đã được sử dụng rộng rãi trong nhiều lĩnh vực như dầu khí, công nghiệp hóa chất, luyện kim, thủy điện, v.v.
Van dễ vận hành, hiệu suất bịt kín chặt chẽ và tuổi thọ cao;Nó có thể được sử dụng để nhanh chóng cắt hoặc điều chỉnh tốc độ dòng chảy.Nó phù hợp cho những trường hợp yêu cầu độ kín đáng tin cậy và đặc tính điều chỉnh tốt.
Việc sử dụng đệm cao su làm cho nó phù hợp với nhiệt độ và áp suất thấp hơn, thường không quá 80oC và không quá PN10, nhưng cũng làm cho nó có hiệu suất bịt kín rất tuyệt vời.Do đó, nó phù hợp nhất cho chất lỏng ở nhiệt độ bình thường.
|
mô-đun |
PN(MPa) |
Áp suất thử nghiệm (MPa) |
Phương tiện truyền thông Temp. |
phương tiện áp dụng |
|
|
Sức mạnh (nước) |
Niêm phong (nước) |
||||
|
D341X-10 |
1.0 |
1,5 |
1.1 |
≤80℃ |
Nước |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Nước |
Thân van: Gang xám + NBR, Gang dạng nốt + NBR
Tấm bướm:QT450-10
Trục van: 45
Vòng đệm loại D:NBR+EPDM
| Kiểu mẫu | DN | Kích thước | ||||
| mm | D | D1(PN10) | Z-φd | l | bf | |
| D341X-10 | 200 | 335 | 295 | 12-φ23 | 152 | 26-3 |
| 250 | 405 | 355 | 12-φ28 | 165 | 28-3 | |
| 300 | 460 | 410 | 12-φ28 | 178 | 28-4 | |
| 350 | 520 | 470 | 16-φ28 | 190 | 30-4 | |
※ So với các loại van khác có cùng đặc điểm kỹ thuật và cấp áp suất, van bướm mặt bích có ưu điểm là chiều dài cấu trúc ngắn, kích thước nhỏ, trọng lượng nhẹ và cấu trúc đơn giản.
※ Đóng mở nhanh, thao tác dễ dàng, có thể dùng để đóng mở van nhanh.
※ Nó có chức năng điều chỉnh lưu lượng tốt và độ kín đóng, tuổi thọ dài và có thể được sử dụng làm van điều chỉnh.
※ Nó phù hợp với các van có đường kính lớn và được sử dụng rộng rãi trong các đường ống cấp thoát nước lớn.
Khi không sử dụng, nên đặt nó trong phòng khô ráo và thoáng khí, và cả hai đầu phải được che bằng các tấm chắn bụi để đảm bảo rằng khoang bên trong của van được sạch sẽ.
Khi được cất giữ ngoài trời để bảo quản an toàn, nó phải được đỡ, không tiếp xúc với mặt đất và được bọc bằng màng nhựa để bảo vệ.
Khi van được lưu trữ trong một thời gian dài được sử dụng lại, hãy kiểm tra xem việc đóng gói có bị lỗi không và thêm dầu bôi trơn vào từng bộ phận quay.
Trong quá trình sử dụng, van phải được kiểm tra thường xuyên để đảm bảo sử dụng bình thường, bao gồm siết chặt đai ốc đệm kín van thường xuyên để bù lại độ mòn của thân van.
Van phải được sử dụng và bảo trì trong thời gian bảo dưỡng quy định, bao gồm thay thế miếng đệm, vòng đệm, vòng đệm, bi (theo yêu cầu) và các cặp đệm kín khác.
Giữ môi trường làm việc của van sạch sẽ có thể kéo dài tuổi thọ của van.
Liên hệ với chúng tôi, bạn có thể nhận dịch vụ tùy biến OEM/ODM.
Bạn có thể nhận được tất cả các loại van với tiêu chuẩn thiết kế và sản xuất tại đây, chẳng hạn như ANSI, API, DIN, BS, JIS và GOST.
Đối với các sản phẩm có sẵn khuôn, 10 tấn có sẵn để đặt hàng.Với số lượng dưới 10 tấn, chúng tôi có thể kết hợp sản xuất với các đơn hàng khác.
Nếu bạn có yêu cầu đặc biệt và đơn đặt hàng lớn, chúng tôi có thể mở khuôn mẫu mới và sản xuất.
Các sản phẩm thông thường có thể được vận chuyển trực tiếp từ kho.Mẫu có thể được cung cấp trước khi giao hàng.
