Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bảo vệ nước | Vật chất: | Đúc, thép không gỉ |
|---|---|---|---|
| Kết cấu: | Kiểm tra | ÁP LỰC: | Áp suất trung bình |
| Nhiệt độ của môi trường: | ≤150 ℃ | Phương tiện truyền thông: | Nước, hơi nước |
| Tiêu chuẩn hoặc Không tiêu chuẩn: | Tiêu chuẩn | MÀU SẮC: | Yêu cầu của khách hàng |
| Phần thân: | WCB / CF8 / CF8M | Kích thước cổng: | DN50-DN800 |
| Điểm nổi bật: | Van kiểm tra Wafer bằng thép đúc 2,Van kiểm tra Wafer WCB 2,Van kiểm tra loại bướm bằng thép không gỉ |
||

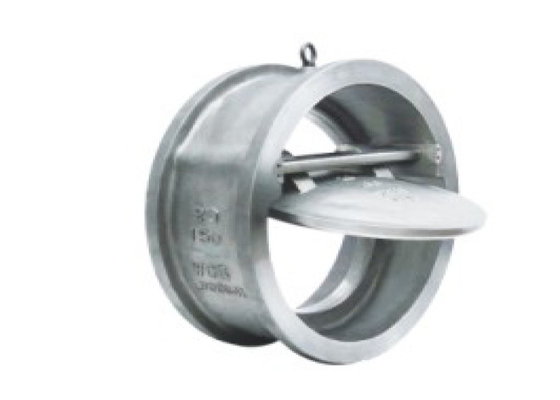

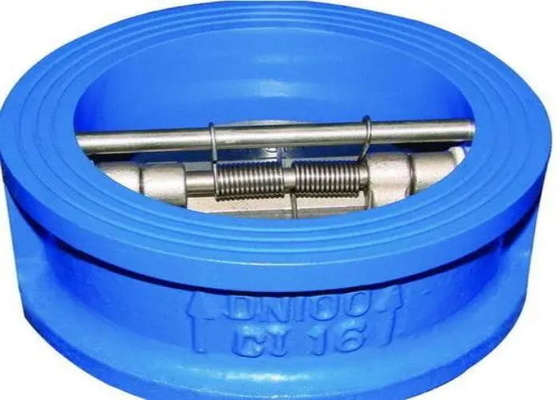

Van một chiều dạng bướm dùng để chỉ van tự động đóng mở đĩa van tùy thuộc vào dòng chảy của chính môi chất để ngăn chặn dòng chảy ngược của môi chất.Nó còn được gọi là van một chiều, van một chiều, van xả ngược và van áp suất ngược.Van một chiều thuộc loại van tự động, được sử dụng chủ yếu để ngăn dòng chảy ngược trung bình, quay ngược chiều máy bơm và động cơ dẫn động, xả môi chất chứa.Van một chiều cũng có thể được sử dụng trên đường ống để cung cấp cho hệ thống phụ trợ trong đó áp suất có thể tăng cao hơn áp suất của hệ thống.Van một chiều có thể được chia chủ yếu thành van một chiều xoay (quay theo trọng tâm), van một chiều nâng (di chuyển dọc theo trục) và van một chiều bướm (quay dọc theo tâm).
| Thiết kế và Sản xuất | API 594 |
| Mặt đối mặt | ASME / ANSI B16.1 |
| Kết thúc mặt bích | ASME / ANSI B16.5 |
| Điều tra | API 598 |
| DH77X / H-150LB | DH77H / X-300LB | ||||||||
| NPS (inch) | L (mm) | D (mm) | D2 (mm) | D3 (mm) | NPS (inch) | L (mm) | D (mm) | D2 (mm) | D3 (mm) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| số 8 | 127 | 277 | 203 | 210 | số 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 cả hai đầu của lối đi van phải được chặn và có một phòng khô và thông gió.Nếu nó được lưu trữ trong một thời gian dài, phải thường xuyên kiểm tra khả năng chống gỉ.
2 trước khi lắp đặt, van phải được làm sạch và loại bỏ các khuyết tật gây ra trong quá trình vận chuyển.
3 trong quá trình lắp đặt, kiểm tra cẩn thận xem các dấu và tên trên van có đáp ứng các yêu cầu sử dụng hay không.
4 van được lắp trên đường ống nằm ngang với nắp van hướng lên trên.
1. Không làm cho van một chiều chịu sức nặng trong đường ống.Van một chiều lớn nên được hỗ trợ độc lập để tránh nó bị ảnh hưởng bởi áp suất do hệ thống đường ống tạo ra.
2. Trong quá trình lắp đặt, chú ý hướng của dòng môi chất phải phù hợp với hướng mũi tên của thân van.
3. Van một chiều đĩa dọc kiểu thang máy phải được lắp đặt trên các đường ống thẳng đứng.
4. Van một chiều đĩa ngang kiểu thang máy phải được lắp đặt trên đường ống nằm ngang
