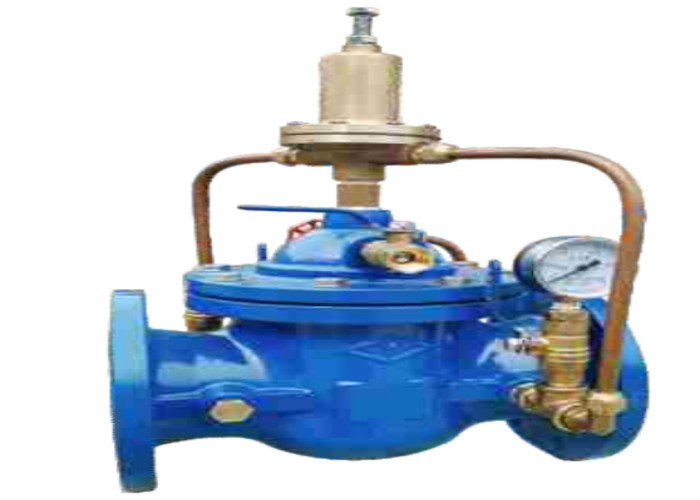

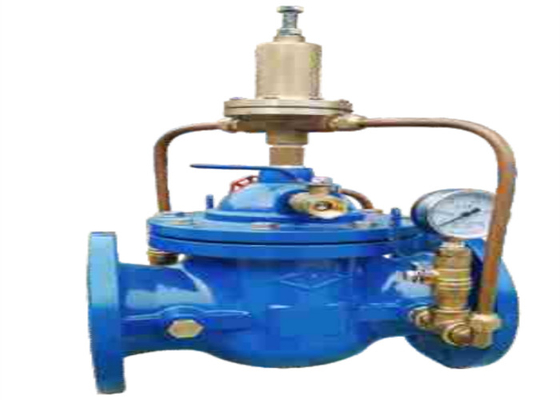

Van giảm áp 500X sắt dẻo Van giảm áp mặt bích Van ngăn nước cuối

Giới thiệu

Van giữ và giảm áp 500X.Được sử dụng cho hệ thống đường ống cấp nước, điều hòa không khí và chữa cháy.Trung bình: nước, nhiệt độ ≤ 80 ℃.Nó dùng để ổn định áp suất đường ống phía trước van.Khi áp suất phía trước van vượt quá áp suất, van chính được mở để thoát nước.Khi áp suất đường ống giảm xuống dưới giá trị cài đặt, van chính được đóng lại.Giá trị áp suất có thể được cài đặt bằng vít điều chỉnh van thí điểm

Sử dụng

Van xả / duy trì áp suất có thể giải phóng hiệu quả áp suất vượt quá điểm đặt an toàn của van điều khiển trong đường ống để ngăn ngừa hư hỏng đường ống và thiết bị.Van này chủ yếu được sử dụng để thoát áp suất của hệ thống tuần hoàn kiểm tra kiểm soát chữa cháy trong nhà cao tầng để tránh sự cố hệ thống do áp suất thủy lực cao nhất, giữ cho áp suất cấp nước của van chính luôn trên một giá trị cài đặt để đảm bảo áp suất của khu vực cấp nước van chính trên

nguyên tắc làm việc

Đầu tiên, đặt áp suất mở của van chính.Nới lỏng khóa van điều khiển, vặn vít van điều hướng theo chiều kim đồng hồ và vít di chuyển xuống dưới.Lò xo điều chỉnh được nén để tạo một lực đẩy nhất định lên lõi van hoa tiêu.Lúc này, áp suất mở của van chính tăng lên.Xoay vít điều chỉnh van điều khiển ngược chiều kim đồng hồ, áp suất lò xo được giải phóng, lực đẩy tác động lên lõi van hoa tiêu giảm và áp suất mở của van chính giảm.Giá trị áp suất của đường ống phía trước van chính có thể được quan sát thông qua đồng hồ áp suất.Sau khi đông kết, siết chặt đai ốc mứt

Khi áp suất phía trước van tăng, áp suất trong khoang dưới của màng van hoa tiêu cũng tăng theo.Sau khi vượt quá giá trị cài đặt, màng ngăn dẫn động lõi van điều hướng lên trên, van điều hướng mở ra và nước trong khoang trên của màng van chính được xả ra ngoài.Khi áp suất giảm, lõi van chính mở ra dưới sự chênh lệch áp suất giữa các ngăn trên và dưới của màng ngăn, van chính bắt đầu thoát nước và áp suất đường ống bắt đầu giảm

Áp suất dưới màng van hoa tiêu cũng giảm, khi áp suất giảm xuống dưới giá trị cài đặt.Dưới tác dụng của lò xo điều chỉnh.Lõi van thí điểm được đóng lại.Áp suất trong khoang trên của màng van chính tăng dần.Do diện tích của màng van chính lớn hơn diện tích của lõi van chính nên dưới tác dụng của sự chênh lệch áp suất giữa khoang trên và khoang dưới của màng.Ống chính được đóng lại.Van chính ngừng thoát nước.

Tóm lược:

1, Khi cài đặt áp suất mở, tăng dần áp suất phía trước van.Bật nó ở giá trị đã đặt.Và ghi lại giá trị của áp kế, sau đó tiếp tục tăng áp suất đầu vào.Giữ cho van chính mở hoàn toàn (nghĩa là lưu lượng xả của van chính sẽ không tăng lên).Ghi lại áp suất xả của van chính.Sau đó giảm dần áp suất đầu vào cho đến khi đóng van chính và ghi lại áp suất đóng lại của van.

2, Lặp lại điều chỉnh nhiều hơn hai lần cho đến khi áp suất mở của van chính và áp suất xả.Cho đến khi áp suất làm lại ổn định.

3, Khi cần giảm áp bằng tay.Van bi giảm áp trên nắp van chính có thể được mở và áp suất trong khoang trên của màng van chính giảm xuống.Sau đó, van chính được mở để giảm áp và đầu ra của van bi giảm áp phải được kết nối với rãnh thoát nước.

4, Khi chênh lệch áp suất mở của van chính là p ＜ 0,5MPa, giá trị sai lệch là ± 0,02MPa.Khi p ≥ 0,5MPa, giá trị sai lệch là ± 0,04MPa.

5, Áp suất xả ≤ 1,08p (P là giá trị áp suất mở

Kích thước
