Thông tin chi tiết sản phẩm:
Thanh toán:
|

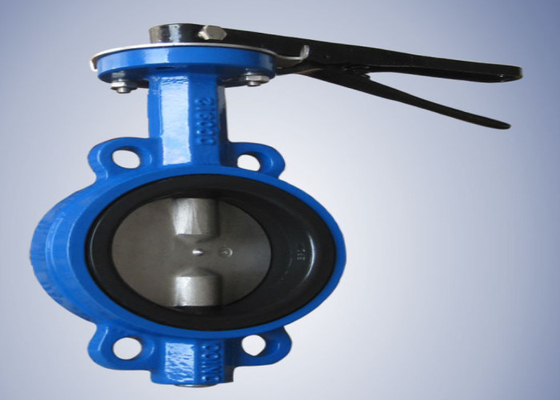

| tên sản phẩm: | Van bướm wafer | Vật liệu cơ thể: | Đúc sắt / Sắt dẻo |
|---|---|---|---|
| sức mạnh: | tay cầm (bàn là) | Áp lực công việc: | 1,0-1,6Mpa (10-25bar) |
| MÀU SẮC: | BLUE, tùy chỉnh, xám | Kích cỡ: | DN50 ~ 350 |
| Sự liên quan: | Wafer | Đĩa: | Sắt dẻo |
| Nhiệt độ của môi trường: | 10-80 ℃ | Phương tiện truyền thông: | Nước uống |
| Điểm nổi bật: | Van bướm sắt dễ uốn chống ăn mòn,Van bướm sắt dẻo không gỉ,Van bướm kiểu wafer màu xám |
||
Van bướm wafer không chốt nửa trục có ưu điểm là đặc điểm cấu trúc đơn giản, hiệu suất dịch vụ và phạm vi ứng dụng rộng rãi.Sản phẩm có thể được lắp đặt trên tất cả các đường ống và bình chứa khí, chất lỏng, chất lỏng, chất lỏng, bột rắn, bột rắn trong dầu thô, công nghiệp hóa chất, thực phẩm, y sinh, công nghiệp dệt, công nghiệp giấy, kỹ thuật thủy điện, tàu thủy, cấp thoát nước đô thị , lò luyện, tài nguyên tái tạo và các hệ thống khác, đồng thời có thể được sử dụng làm thiết bị điều tiết và đóng cửa
1. Trong khi lắp đặt, đĩa van phải dừng ở vị trí đóng.
2. Vị trí mở phải được xác nhận theo góc quay của tấm bướm.
3. Đối với van bướm có van rẽ nhánh, van bướm không có chốt nửa trục phải được mở trước khi mở.
4. Việc lắp đặt phải được thực hiện theo hướng dẫn lắp đặt và vận hành của nhà sản xuất.Van bướm có trọng lượng nặng phải có nền vững chắc
| DN | MỘT | B | L | фD1 | фD3 | H |
| DN40 (1,5 ") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2 ") | 80 | 161 | 42.04 | 65 | 35,25 | 32 |
| DN65 (2,5 ") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3 ”) | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4 ”) | 114 | 200 | 52.07 | 90 | 55,25 | 32 |
| DN125 (5 ”) | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6 ") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8 ”) | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10 ") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12 ") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
