Thông tin chi tiết sản phẩm:
Thanh toán:
|

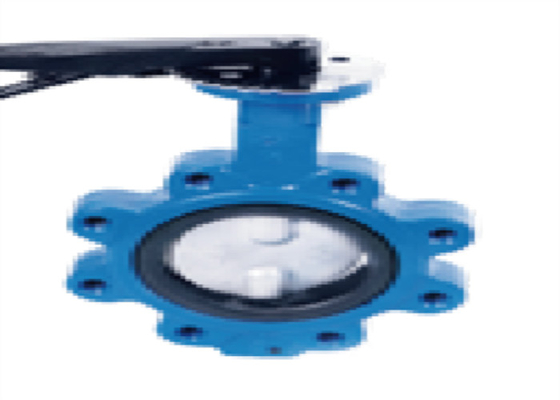

| tên sản phẩm: | Van bướm wafer | vật liệu thân cây: | Thép không gỉ |
|---|---|---|---|
| Xử lý vật liệu: | Bàn là | vòng: | NBR |
| Vật liệu cơ thể: | Sắt dẻo | Phương tiện truyền thông: | Nước uống |
| Nhiệt độ của môi trường: | 10-80 ℃ | Áp lực công việc: | 1,0-1,6Mpa (10-25bar) |
| Màu sắc: | BLUE, tùy chỉnh | Kích cỡ: | DN50 ~ 350 |
| Điểm nổi bật: | Van bướm Wafer chia trục,Van bướm Wafer gang,Van bướm Wafer Lug không pin |
||
1. Trong khi lắp đặt, đĩa van phải dừng ở vị trí đóng.
2. Vị trí mở phải được xác nhận theo góc quay của tấm bướm.
3. Đối với van bướm có van rẽ nhánh, van bướm không có chốt nửa trục phải được mở trước khi mở.
4. Việc lắp đặt phải được thực hiện theo hướng dẫn lắp đặt và vận hành của nhà sản xuất.Van bướm có trọng lượng nặng phải có nền vững chắc
| Cơ thể người | Gang / gang dẻo |
| Đĩa | Sắt dẻo / thép không gỉ |
| Thân cây | Thép không gỉ |
| Chỗ ngồi | NBR / EPDM / PTFRE |
Mặt đối mặt: ISO 5752 / API 609 / DIN3202
Kết thúc mặt bích: BS 10 Bảng D / bảng E / DIN 2501 PN10
| Áp suất định mức | 1,0 / 1,6 (mpa) |
| Kiểm tra con dấu (nước) | 1,1 /1,76 mpa |
| Kiểm tra Shell (nước) | 1,5 / 2,4 mpa |
| DN | MỘT | B | L | фD1 | фD3 | H |
| DN40 (1,5 ") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2 ") | 80 | 161 | 42.04 | 65 | 35,25 | 32 |
| DN65 (2,5 ") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3 ”) | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4 ”) | 114 | 200 | 52.07 | 90 | 55,25 | 32 |
| DN125 (5 ”) | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6 ") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8 ”) | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10 ") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12 ") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
