Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bướm wafer | Vật liệu cơ thể: | Gang / Gang dẻo |
|---|---|---|---|
| Nhiệt độ: | ≤80 ℃ | Trung bình: | Nước uống |
| MÀU SẮC: | BLUE, tùy chỉnh | sức mạnh: | bánh răng sâu |
| ÁP LỰC: | 1,0 / 1,6Mpa | Sự liên quan: | Wafer |
| Kích cỡ: | DN50 ~ DN300 | thân cây: | Thép không gỉ |
| Điểm nổi bật: | Van bướm không pin Bánh răng giun,Van bướm bằng gang Bánh răng giun,Van bướm bánh răng loại Wafer |
||

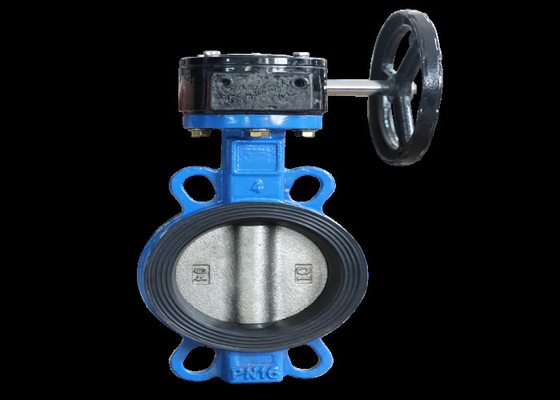

Tấm bướm của van bướm wafer được lắp đặt theo hướng đường kính của đường ống.Trong kênh hình trụ của thân van bướm, cánh bướm dạng đĩa quay quanh trục với góc quay 0 ° - 90 °, có thể đóng vai trò điều tiết dòng chảy.Khi đĩa bướm quay đến 90 °, van đạt độ mở lớn nhất.Van bướm wafer có ưu điểm là cấu tạo đơn giản, thể tích nhỏ và trọng lượng nhẹ.Nó chỉ bao gồm một vài phần.Hơn nữa, nó có thể được đóng mở nhanh chóng bằng cách xoay 90 °, vận hành đơn giản.Đồng thời, van có đặc tính kiểm soát chất lỏng tốt.
① Thiết kế lệch tâm ba chiều độc đáo giúp không truyền ma sát giữa các bề mặt làm kín và kéo dài tuổi thọ của van.
② Phốt đàn hồi sinh ra bởi mômen xoắn.
③ Thiết kế hình nêm khéo léo cho phép van có chức năng niêm phong tự động đóng ngày càng chặt hơn, đồng thời không có sự bù trừ và rò rỉ giữa các bề mặt làm kín.
④ Khối lượng nhỏ, trọng lượng nhẹ, vận hành nhẹ và dễ dàng lắp đặt.
⑤ Các thiết bị điện và khí nén có thể được cấu hình theo yêu cầu của người sử dụng để đáp ứng nhu cầu điều khiển từ xa và điều khiển chương trình.
⑥ Vật liệu của các bộ phận thay thế có thể được áp dụng cho các phương tiện khác nhau và có thể được lót để bảo vệ chống ăn mòn (lót F46, gxpp, Po, v.v.).
⑦ Đa dạng hóa cấu trúc liên tục: kẹp, mặt bích và hàn đối đầu.
Chiều dài kết cấu của van phải tuân theo các quy định của gb12221-1989 và kích thước kết nối mặt bích phải tuân theo các quy định của JB / t79-1994
| Cơ thể người | Gang / gang dẻo |
| Đĩa | Sắt dẻo / thép không gỉ |
| Thân cây | Thép không gỉ |
| Chỗ ngồi | EPDM / NBR / PTFE |
| DN | MỘT | B | L | фD1 | фD3 | H |
| DN40 (1,5 ") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2 ") | 80 | 161 | 42.04 | 65 | 35,25 | 32 |
| DN65 (2,5 ") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3 ”) | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4 ”) | 114 | 200 | 52.07 | 90 | 55,25 | 32 |
| DN125 (5 ”) | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6 ") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8 ”) | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10 ") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| DN300 (12 ") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
