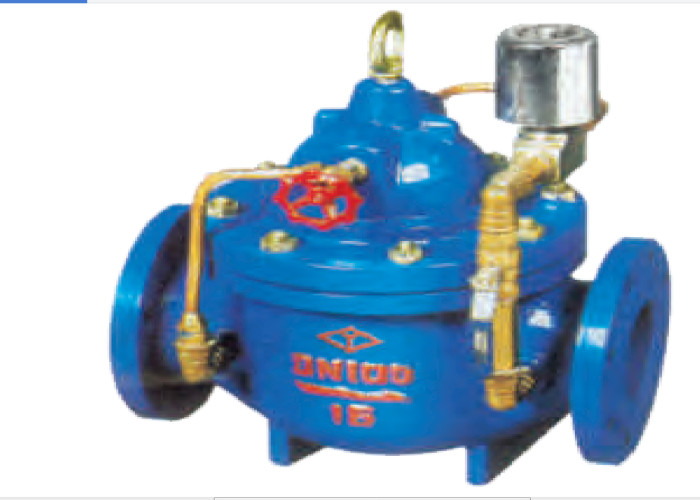

Van điều khiển điện thủy lực mặt bích 600X Van ngăn nước 1.6 Mpa

Giới thiệu

Van điều khiển điện thủy lực 600X được sử dụng cho hệ thống đường ống cấp nước, điều hòa không khí và chữa cháy.Trung bình: nước, nhiệt độ ≤ 80 ℃.Van điện từ được sử dụng làm van thí điểm.Khi van điện từ được bật hoặc tắt, công tắc của van được điều khiển bởi áp suất của nước trong đường ống

nguyên tắc làm việc

Một phần môi chất ở đầu vào của van chạy dọc theo ống dẫn.Van kim.Vào khoang trên của màng ngăn.Khi cuộn dây điện từ được cấp điện, cuộn dây điện từ sẽ mở ra.Môi chất trong khoang trên của màng van chính chảy đến đầu ra dọc theo van điện từ và van bi, và áp suất trong khoang trên của màng ngăn giảm.Dưới tác dụng của sự chênh lệch áp suất, áp suất môi chất đẩy lõi van chính mở ra và van chính mở ra.Bắt đầu cấp nước

Khi cuộn dây van điện từ được tắt nguồn, van điện từ vẫn đóng.Tại thời điểm này, kênh dẫn dòng ra của khoang trên của màng van chính vẫn đóng.Khi diện tích màng lớn hơn diện tích lõi của van chính, van chính được đóng lại dưới tác động của sự chênh lệch áp suất giữa hai

Đối với điều khiển mức bể bơi: khi mức chất lỏng giảm xuống mức thấp đã đặt, công tắc mức chất lỏng sẽ gửi tín hiệu, cuộn dây van điện từ được cấp điện, van điện từ được mở và sau đó van chính được mở để bắt đầu cấp nước.Khi mực chất lỏng trong bể bơi đạt đến giá trị độ cao cài đặt, dưới tác động của công tắc mức chất lỏng, một tín hiệu điều khiển sẽ được gửi đến và van điện từ được đóng lại, do đó van chính được đóng lại và ngừng cấp nước.Sự tuần hoàn qua lại như vậy giữ cho mực chất lỏng trong bể ổn định trong một phạm vi nhất định
