Thông tin chi tiết sản phẩm:
Thanh toán:
|

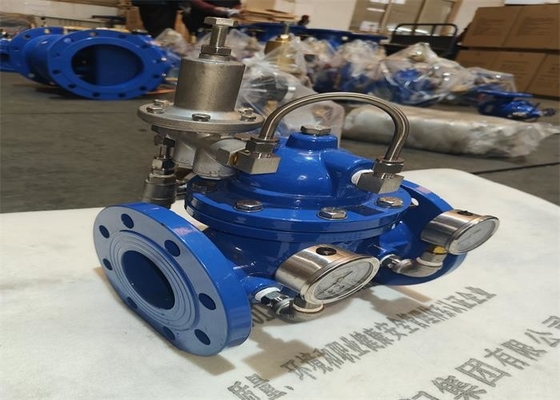

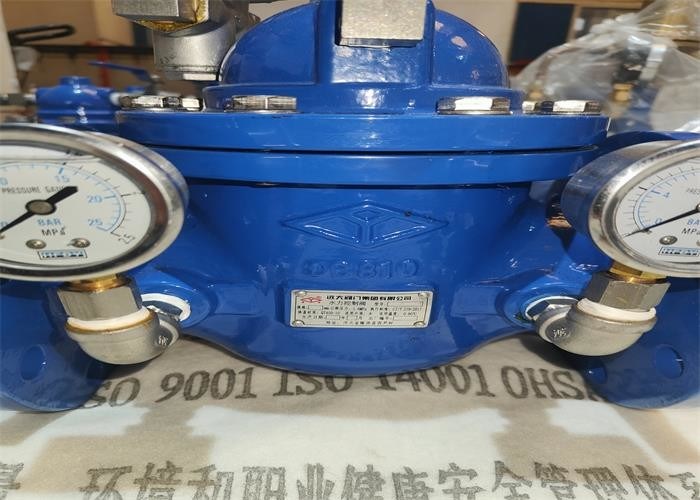

| tên sản phẩm: | Van bảo vệ nước | Vật liệu cơ thể: | Sắt dẻo |
|---|---|---|---|
| Sức ép: | 1,6 MPa | Hàm số: | Bộ điều chỉnh áp suất giảm |
| Màu sắc: | Màu xanh da trời | Vừa phải: | nước |
| Nhiệt độ: | ≤80 ℃ | Kết nối vật liệu ống: | Thau |
| Điểm nổi bật: | Van điều chỉnh áp suất bằng sắt dễ uốn,Van điều chỉnh áp suất 1.6mpa,Van điều chỉnh áp suất nước giảm |
||
Van INLET P1 VÀO PHÒNG ĐIỀU KHIỂN CỦA VAN CHÍNH THÔNG QUA CÁT VÀ VAN CẦN 19 (XEM BẢN VẼ THI CÔNG) VÀ THIẾT LẬP HƯỚNG
Dưới áp suất P3.Áp suất đầu ra P2 tác động dưới màng ngăn của van hoa tiêu 13 qua ống thông và ngược chiều với lò xo điều chỉnh của van hoa tiêu
Chống lại.Khi áp suất đầu ra P2 vượt quá giá trị cài đặt của lò xo van điều khiển, van điều hướng sẽ đóng lại và lượng nước thải ra trong phòng điều khiển bằng 0.
Khi ÁP SUẤT BIẾN TẦN P3 ĐẠT TỐI ĐA, ĐĨA CHÍNH NÉN GHÉP, VAN GIẢM ĐÓNG VÀ CÁC NGHỊ ĐỊNH ÁP SUẤT TẢI XUỐNG.Khi xuất
Khi áp suất P2 nhỏ hơn giá trị cài đặt của lò xo van điều khiển, van điều khiển được mở và nước có áp suất trong phòng điều khiển sẽ đi qua van điều khiển
9. Xả ra cửa van.Do độ mở van kim nhỏ nên tốc độ xả ở buồng điều khiển lớn hơn tốc độ bổ sung nước có áp ở đầu vào.
Do đó, áp suất P3 trong buồng điều khiển được giảm xuống, và áp suất đầu vào P1 dưới đĩa van chính 5 luôn được áp dụng để hỗ trợ đĩa van chính.
Để mở van giảm áp và tăng áp suất hạ lưu.Trong quy định ổn định, tốc độ xả bằng tốc độ bù nước,
Độ mở cổng van chính không thay đổi và áp suất hạ lưu ổn định.
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0MPA | 1.6MPA | 2,5MPA | sức ép |
| 1.5MPA | 2.4MPA | 3,75MPA | kiểm tra áp suất cơ thể |
| 1.1MPA | 1,76MPA | 2,75MPA | áp suất kiểm tra niêm phong |
| 0,09-0,8MPA | 0,1-1,2MPA | 0,15-1,6MPA | Phạm vi điều chỉnh áp suất đầu ra |
| ≤80 ℃ | nhiệt độ thích hợp | ||
| Nước uống | phương tiện phù hợp | ||
Thân van áp dụng thiết kế hợp lý toàn bộ kênh, sức cản chất lỏng nhỏ, dòng chảy, hiệu quả làm kín tốt, ở chế độ truyền dẫn đã thông qua hoạt động thủy lực, nghĩa là sử dụng áp lực nước trong đường ống để tự động vận hành đĩa van chính và chuyển động xuống, điều khiển mở van, điều chỉnh áp suất hạ lưu.Duy trì áp suất hạ lưu ở áp suất được thiết lập bởi lò xo van hoa tiêu.Khi áp suất đầu ra vượt quá giá trị cài đặt, van giảm áp sẽ tự động đóng lại để đảm bảo áp suất đầu ra không thay đổi.Sản phẩm là sản phẩm lý tưởng cho hệ thống cấp nước sinh hoạt, cấp nước chữa cháy và cấp nước công nghiệp
