Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bảo vệ nước | Vật liệu cơ thể: | Sắt dẻo |
|---|---|---|---|
| Hiệu ứng: | Van bỏ qua chênh lệch áp suất | Sức ép: | 1,6Mpa |
| Nhiệt độ: | ≤80 ℃ | Vừa phải: | nước |
| Chất liệu phụ kiện: | Đồng thau / ss304 | ||
| Điểm nổi bật: | Van bảo vệ nước bằng đồng thau,Van bảo vệ nước cuối mặt bích,Van bảo vệ nước áp suất chênh lệch |
||

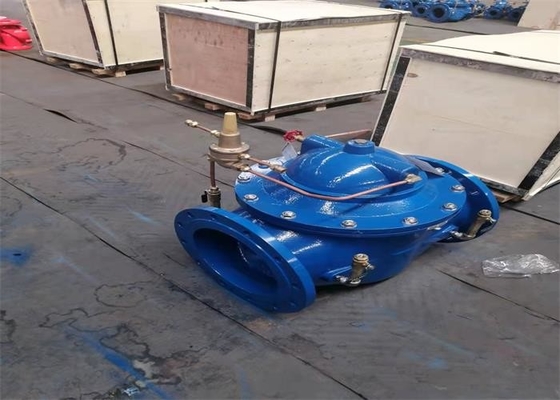

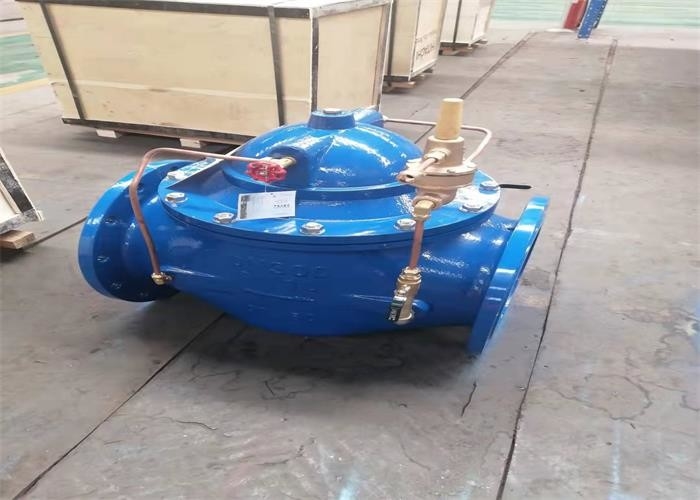

Van CÂN BẰNG BẰNG LỚP 800X KHÁC BIỆT là loại van dùng để cân bằng sự chênh lệch áp suất giữa nước cấp / nước cấp trở lại trong hệ thống điều hòa không khí.Van có thể cải thiện việc sử dụng hệ thống, duy trì giá trị không đổi chính xác của chênh lệch áp suất và có thể giảm thiểu tiếng ồn của hệ thống, cũng như thiệt hại chênh lệch áp suất quá mức cho thiết bị, cân bằng áp suất chênh lệch 800X là ưu việt hơn so với van cân bằng khác là nó không có thiết bị truyền động, hoàn toàn dựa vào sự chênh lệch áp suất riêng của môi chất để đạt được chức năng của hệ thống cân bằng, tiết kiệm năng lượng và không gian lắp đặt, là một van thông minh
| Loại hình | DN | L | D | D1 | D2 | BF | Z-φD | H |
| SK800X-16Q | 50 | 203 | 165 | 125 | 99 | 19-3 | 4-φ19 | 155,5 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-φ19 | 178 | |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-φ19 | 185 | |
| 100 | 292 | 220 | 180 | 156 | 19-3 | 8-φ19 | 197,5 | |
| 125 | 330 | 250 | 210 | 184 | 19-3 | 8-φ19 | 240 | |
| 150 | 356 | 285 | 240 | 211 | 19-3 | 8-φ23 | 246 | |
| 200 | 458 | 340 | 295 | 266 | 20-3 | 12-φ23 | 324 | |
| 250 | 530 | 405 | 355 | 319 | 22-3 | 12-φ28 | 350 |
| 1.0MPA | 1.6MPA | 2,5MPA | Áp suất định mức |
| 1.5MPA | 2.4MPA | 3,75MPA | Áp suất kiểm tra vỏ |
| 1.1MPA | 1,76MPA | 2,75MPA | Áp suất thử nghiệm niêm phong |
| ≤80 ℃ | Nhiệt độ thích hợp | ||
| nước | Phương tiện áp dụng | ||
Van cân bằng vi sai áp suất 800X bao gồm van điều khiển chính và van điều khiển chênh lệch áp suất, van kim, van bi và đồng hồ áp suất để tạo thành một hệ thống ống điều khiển thủy lực.Có hai ngăn chứa nước bên trong van chính, ngăn chứa nước có màng ngăn để dẫn nước, ngăn chứa nước có màng ngăn dùng để điều khiển áp suất.Nguyên lý làm việc của nó là: khi chênh lệch áp suất giữa đầu vào và đầu ra của van chính thay đổi, chênh lệch áp suất giữa đường ống A và đường ống B thay đổi làm thay đổi độ mở của van hoa tiêu.Khi chênh lệch áp suất lớn, độ mở van hoa tiêu lớn, lưu lượng nước trong phòng điều khiển qua đường ống C tăng, áp suất trong phòng điều khiển của van chính giảm, độ mở van chính tăng và chênh lệch áp suất giữa đầu vào và đầu ra của van chính trở nên nhỏ.Ngược lại, nếu chênh lệch áp suất giữa đầu vào và đầu ra của van chính trở nên nhỏ hơn, độ mở van thí điểm trở nên nhỏ hơn, áp suất của phòng điều khiển van chính tăng lên và độ mở của van chính trở nên nhỏ hơn và chênh lệch áp suất của van chính. tăng.Hiệu ứng phản hồi tiêu cực này ổn định chênh lệch áp suất giữa đầu vào và đầu ra của van chính ở giá trị cài đặt.Chênh lệch áp suất giữa đầu vào và đầu ra của van chính có thể được thiết lập bằng cách cài đặt độ mở van kim và áp suất lò xo của van điều khiển
