Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên sản phẩm: | Van bướm wafer | Vật liệu cơ thể: | Gang dẻo/Gang GGG50, Gang đúc |
|---|---|---|---|
| Tiêu chuẩn: | ANSI,API | Sức ép: | Áp suất trung bình, áp suất thấp |
| Sự liên quan: | mặt bích/tấm wafer, wafer | Màu sắc: | BLUE, tùy chỉnh |
| Đĩa: | Gang thép | Chất liệu ghế: | EPDM |
| Điểm nổi bật: | Van bướm kiểu wafer 150mm,van bướm kiểu wafer xử lý,van bướm kiểu wafer 200mm |
||

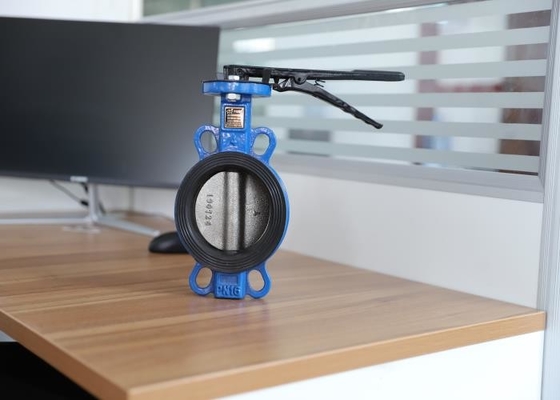

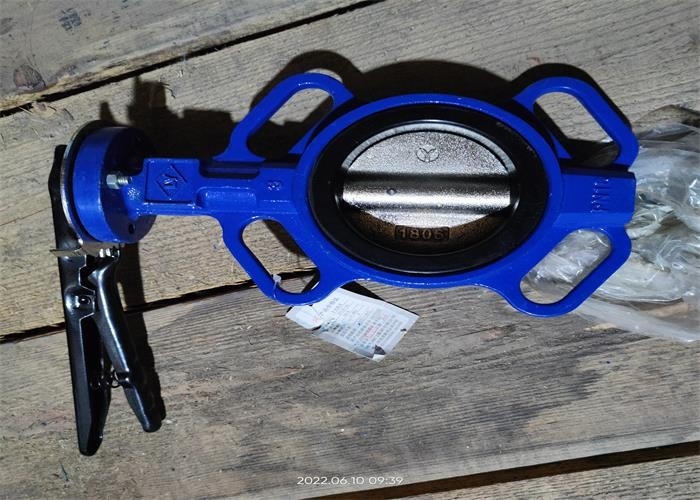

Van bướm tay cầm có cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ, chỉ bao gồm một vài bộ phận.Và chỉ cần xoay 90° là có thể đóng mở nhanh chóng, thao tác đơn giản, van có đặc tính kiểm soát chất lỏng tốt.Khi van bướm ở vị trí mở hoàn toàn, độ dày của tấm bướm là lực cản duy nhất khi môi trường chảy qua thân van, do đó áp suất giảm do van tạo ra nhỏ, do đó nó có đặc tính kiểm soát dòng chảy tốt hơn.
| KÍCH THƯỚC | Một | b | l | φD1 | φD3 | h |
| 1,5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| số 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Thân hình | sắt xám |
| Ghế | EPDM/NBR/PTFE |
| Đĩa | Thép không gỉ/Sắt dễ uốn |
| THÂN CÂY | SS420 /304/316 |
| Mặt đối mặt | ISO5752/API 609 |
| đầu bích | BS10 |
1. Cấu trúc thông qua cấu trúc bán trục, thao tác 90 độ mở nhanh;Tấm có độ bền cao, diện tích dòng chảy lớn, khả năng chống dòng chảy nhỏ và tiết kiệm năng lượng.
2. Môi trường có thể chảy từ cả hai phía của van đĩa mặt bích theo bất kỳ hướng nào, có thể đạt được mục đích nối hoặc cắt.
3. Không có thiết kế cấu trúc chốt côn: kết nối truyền động giữa trục van và tấm van sử dụng dạng kết nối lục giác, giúp giải quyết hiệu quả sự rò rỉ và rơi ra khỏi những nguy cơ tiềm ẩn của chốt hình nón van đường giữa ban đầu, cải thiện đáng kể khả năng bịt kín của van hiệu suất và an toàn vận hành, và giải quyết hoàn toàn vấn đề rơi ra khỏi chốt hình nón của van bướm đường giữa ban đầu.
4. Hiệu suất bịt kín tốt: Vì van không sử dụng thiết kế chốt nên nó giải quyết hoàn toàn vấn đề rò rỉ chốt hình nón của van bướm đường giữa ban đầu;Ghế van thông qua quá trình lưu hóa tích hợp.Một mặt, vấn đề rò rỉ giữa ghế van và thân tồn tại trong quá trình kiểm tra áp suất của van đường giữa ban đầu đã được giải quyết.Mặt khác, bề mặt bịt kín bên của bệ lưu hóa rộng hơn và ba đường nước bịt kín kiểu vòng chữ O được thêm vào để làm cho việc bịt kín với mặt bích ống đáng tin cậy hơn.Miếng đệm mặt bích được lưu lại.
1. Van được lắp đặt trên đường ống để đóng mở, đồng thời có thể dùng để điều chỉnh và tiết lưu.
2. Van có thể được lắp đặt theo bất kỳ hướng nào.
3. Nên làm sạch khoang ống và van trước khi lắp đặt.
4. Van không được chịu ngoại lực lớn sau khi lắp đặt.
5. Van được lắp trên đường ống đóng lâu ngày, nên đóng mở thường xuyên.
6. Khi nhiệt độ tối thiểu cục bộ thấp hơn 4oC, nên thực hiện bảo vệ cách nhiệt;Vì van cuối nên được sử dụng với hệ thống sưởi đường ống hoặc áo khoác, để ngăn nhiệt độ thành ống xuống dưới 0 ℃.
7. Nghiêm cấm cài đặt và sử dụng trong đường ống dưới sự rung động hoặc sự thay đổi nhanh chóng của nhiệt độ trung bình.
8. Điều kiện vận hành phải phù hợp với các yêu cầu trong đặc tả hiệu suất
