| tên sản phẩm: | Van bướm wafer | Tiêu chuẩn: | GB/T, tiêu chuẩn Trung Quốc |
|---|---|---|---|
| Sự liên quan: | mặt bích/tấm wafer, wafer | Chất liệu ghế: | ss, thép |
| Sức ép: | Áp suất trung bình, áp suất thấp | Đĩa: | Thép carbon |
| Vật liệu cơ thể: | Thép cacbon, thép | Màu sắc: | Tùy chỉnh |
| Điểm nổi bật: | Van bướm wafer 1.6mpa,van bướm wafer 150mm,van bướm loại wafer nhiệt độ cao |
||

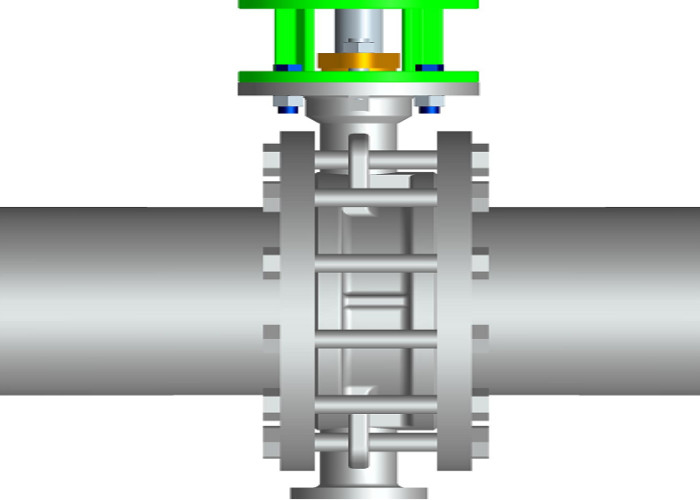

Van bướm tay cầm có cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ, chỉ bao gồm một vài bộ phận.Và chỉ cần xoay 90° là có thể đóng mở nhanh chóng, thao tác đơn giản, van có đặc tính kiểm soát chất lỏng tốt.Khi van bướm ở vị trí mở hoàn toàn, độ dày của tấm bướm là lực cản duy nhất khi môi trường chảy qua thân van, do đó áp suất giảm do van tạo ra nhỏ, do đó nó có đặc tính kiểm soát dòng chảy tốt hơn.
Nó bao gồm thân van, đĩa, giá đỡ, thân van, thiết bị điện, vòng đệm, v.v.
| Loại hình |
Kích thước |
l | h | h1 | Một1 | b1 | 16kg | 25kg | ||
| D1 | Z-Φd | D1 | Z-Φd | |||||||
|
D373H -16C/25 |
50 | 43 | 112 | 350 | 180 | 200 | 125 | 4-Φ18 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 145 | 4-Φ18 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 160 | 8-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 180 | 8-Φ18 | 190 | 8-Φ22 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 210 | 8-Φ18 | 220 | 8-Φ26 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 240 | 8-Φ22 | 250 | 8-Φ26 | |
| 200 | 89 | 208 | 605 | 270 | 280 | 295 | 12-Φ22 | 310 | 12-Φ26 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 355 | 12-Φ26 | 370 | 12-Φ30 | |
| 300 | 114 | 283 | 825 | 380 | 420 | 410 | 12-Φ26 | 430 | 16-Φ30 | |
| 350 | 127 | 310 | 900 | 380 | 420 | 470 | 16-Φ26 | 490 | 16-Φ33 | |
| 400 | 140 | 340 | 980 | 450 | 470 | 525 | 16-Φ30 | 550 | 16-Φ36 | |
| 450 | 152 | 380 | 1030 | 480 | 490 | 585 | 20-Φ30 | 600 | 20-Φ36 | |
| 500 | 152 | 410 | 1105 | 480 | 490 | 650 | 20-Φ33 | 660 | 20-Φ36 | |
| 600 | 154 | 470 | 1310 | 480 | 490 | 770 | 20-Φ36 | 770 | 20-Φ39 | |
| 700 | 165 | 550 | 1435 | 640 | 660 | 840 | 24-Φ36 | 875 | 24-Φ42 | |
| 800 | 190 | 640 | 1605 | 640 | 660 | 950 | 24-Φ39 | 990 | 24-Φ48 | |
| 900 | 203 | 710 | 1745 | 750 | 860 | 1050 | 28-Φ39 | 1090 | 28-Φ48 | |
| 1000 | 216 | 770 | 1885 | 850 | 900 | 1170 | 28-Φ42 | 1210 | 28-Φ55 | |
| 1200 | 254 | 890 | 2105 | 850 | 900 | 1390 | 32-Φ48 | 1420 | 32-Φ55 | |
| Phần chính | một phần vật liệu |
| Cơ thể, đĩa, ách | WCB |
| Thân cây | 2Cr13 |
| Vòng đệm | 430+Graphite amiang |
1. Van được giữ trong kho khô ráo.Nghiêm cấm lưu trữ nó ở ngoài trời.
2. Bảo quản lâu dài, bảo trì thường xuyên.
3. Van được lắp đặt trên đường ống nằm ngang hoặc thẳng đứng nhưng nên đóng mở để dễ thao tác.
4. Nên tiến hành kiểm tra áp suất trước khi lắp đặt và việc lắp đặt có thể đáp ứng các yêu cầu.
5. Nên làm sạch khoang ống và van trước khi lắp đặt.
6. Van không được chịu ngoại lực lớn sau khi lắp đặt.
7. Hướng dòng chảy trung bình phải phù hợp với hướng mũi tên của thân van khi lắp đặt.
8. Các điều kiện vận hành phải đáp ứng các yêu cầu kỹ thuật trong đặc tả hiệu suất.
| lỗi có thể | Nguyên nhân của lỗi | Phương pháp loại bỏ |
| Rò rỉ bao bì |
1. Hết hạn sử dụng hoặc lão hóa của chất nhồi 2. Bu-lông đệm không được siết chặt |
1. Thay bao bì 2. Siết đều các bu lông đệm |
| Rò rỉ nắp cuối |
1. Bu lông không được siết chặt 2. Vòng chữ O bị hỏng |
1. Siết chặt các bu lông. 2. Thay vòng chữ O |
| Niêm phong bề mặt rò rỉ |
1. Hướng lắp đặt van không phù hợp với hướng dòng chảy trung bình 2. Tắt máy không đúng chỗ 3. Có vảy trên bề mặt niêm phong 4. Bề mặt niêm phong bị hư hỏng |
1. Kiểm tra cài đặt 2. Điều chỉnh lại các vít trên bộ truyền động và đóng chúng vào vị trí 3. Dọn dẹp chất tích tụ 4. Mài lại và sửa chữa bề mặt bịt kín |
